德国REXROTH力士乐油泵怎么实现变量
[2018-12-06]

德国REXROTH力士乐油泵怎么实现变量

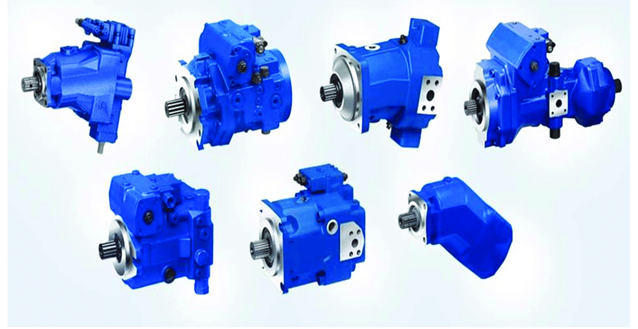

力士乐油泵

柱塞泵的原理:


首先要了解其工作原理:柱塞泵是往复泵,是一种容积式泵。 通过偏心轮和十字头滑块机构将电机旋转进入柱塞的往复运动。当柱塞后拉时,由入口单向阀出口单向阀和柱塞形成的密闭腔容积增加,压力降低,出口阀关闭,进口阀打开,液体进入腔体内; 由阀和柱塞形成的密封室的压力减小,工作室的压力增加,入口阀关闭,并且当进气阀关闭时,出口阀打开,液体排出, 液体从柱塞连续排出入口管通过柱塞泵进入出口管。


德国REXROTH力士乐油泵实现变量需要通过改变柱塞行程(改变变量头偏角);Rexroth径向柱塞泵变量是通过改变定子偏心。

Rexroth柱塞泵具有一定的自吸能力,但自吸的高度不宜超过500mm,并且严禁在吸入管道上安装滤油器,吸入管道直径不小于推荐数值,另外自吸时一定要把泵先调至全偏角。

在转速超过1500rpm时,宜采用供油,供油压力为0.7MPa左右。在开式系统中,供油泵的流量应为该泵的130%,在闭式系统中,供油泵的流量应为该泵的35%。

容积式泵是通过一个封闭的空间容积的变化来实现吸油和压油的。当这个封闭容积由小变大时进行吸油,由大变小时进行压油。典型的为力士乐柱塞泵,柱塞从缸孔中拉出时吸油,压进时压油。

德国REXROTH力士乐是当前中国抽油机市场以机械游梁式抽油机为主,但随着市场的发展,对能效和生产力的要求进一步提高。博世力士乐顺应市场需求,推出了液压抽油机。不同于机械抽油机,液压抽油机可以通过直接输入参数来调节冲次和冲程,轻松便捷地根据条件变化进行调整。

力士乐是全球的传动与控制专家。力士乐为工业及工厂自动化、行走机械、以及可再生能源等领域的客户提供传动、控制与移动的个性化解决方案。目前,作为全球超过50万客户的共同选择,力士乐正不断为客户提供着高质量的电控、液压、气动以及机电一体化元件和系统。在全球超过80个中,力士乐成为当地客户可靠的合作伙伴,帮助他们生产更安全、更高效的机械设备,从而致力于自然资源的合理利用。


Rexroth油泵是液压系统的动力机构,它将原动机(电动机、内燃机等)的机械能转变为液体的压力能。


实现变量

Rexroth轴向柱塞泵变量是通过改变柱塞行程(改变变量头偏角);

Rexroth径向柱塞泵变量是通过改变定子偏心。



供油和自吸

Rexroth柱塞泵具有一定的自吸能力,但自吸的高度不宜超过500mm,并且严禁在吸入管道上安装滤油器,吸入管道直径不小于推荐数值,另外自吸时一定要把泵先调至全偏角。

在转速超过1500rpm时,宜采用供油,供油压力为0.7MPa左右。在开式系统中,供油泵的流量应为该泵的130%,在闭式系统中,供油泵的流量应为该泵的35%。



力士乐油泵可以分为容积式和非容积室(蜗轮式)两种。非容积式有离心泵、轴流泵等,利用高速旋转的叶轮使进口产生真空吸入液体,并在出口连续输出压力液体。这种泵进口与出口相通,效率随液体粘度增加而降低,并且输出液体量随出口压力升高而显著减少。

容积式泵是通过一个封闭的空间容积的变化来实现吸油和压油的。当这个封闭容积由小变大时进行吸油,由大变小时进行压油。典型的为力士乐柱塞泵,柱塞从缸孔中拉出时吸油,压进时压油。这种泵进口与出口是被隔开的,效率取决于隔开吸压油腔的各对运动零件间的结构工艺间隙及油液的粘度等。粘度越高效率越高,输油量几乎保持不变(因效率略有影响,另外压力升高至18MPa,油液会被压缩1%)。


应用范围


1)柱塞泵一般用于机床、冶金、锻压、矿山及起重机械的液压传动系统中,特别广泛地应用于大功率的液压传动系统中。

2)REXROTH叶片泵一般主要用在矿业,煤炭,冶金,化工,环保等行业。一般意义的砂泵更多是指用在环保,挖沙,河道清淤等行业较多。这个系列砂泵主要以ES或者G系列的较多。除此之外,叫做砂泵的类型还有很多,石油领域的SB砂泵,矿业上的PS砂泵系列等等。本文介绍的砂泵主要以通常意义上的ES或G系列的挖沙,环保行业的用的砂泵。

3) REXROTH齿轮泵适用于输送石油、化工、涂料、染料、食品、油脂、医药等行业中的牛顿液体或非牛顿液体,输送液体的种类可由轻质、挥发性液体,直至重质、粘稠,甚至半固态液体。


常用系列型号

1、力士乐液压柱塞泵A10VsO系列:A10VsO18,A10VsO28,A10VsO45,A10VsO71,A10VsO100,A10VsO140

2、力士乐液压柱塞泵A10VO系列:A10VO28,A10VO45,A10VO71,A10VO100,A10VO140

3、力士乐液压柱塞泵A2F系列:A2F10,A2F12,A2F28,A2F45,A2F55,A2F63,A2F80,A2F107,A2F125,A2F160,A2F200,A2F250,A2F500

4、力士乐液压柱塞泵A8VO系列:A8VO55、A8VO80、A8VO107、A8VO160

5、力士乐液压柱塞泵A4VSO系列:A4VSO40、A4VSO45、A4VSO56、A4VSO71、A4VSO125、A4VSO180、A4VSO250、A4VSO355

6、力士乐液压柱塞泵A4VG系列:A4VG28、A4VG45、A4VG50、A4VG56、A4VG71、A4VG125、A4VG180、A4VG250

7、力士乐液压柱塞泵A8V系列:A8V55、A8V80、A8V107、A8V115、A8V172

8、力士乐液压柱塞泵A10VD系列:A10VD17、A10VD21、A10VD28、A10VD43、A10VD71

9、力士乐液压柱塞泵A11V系列:A11V130、A11V160、A11V190、A11V250

10、力士乐液压柱塞泵A2FO系列:A2FO12,A2FO16,A2FO23,A2FO28,A2FO32,A2FO45,A2FO56,A2FO63,A2FO80,A2FO90,A2FO107,A2FO125,A2FO160,A2FO180

11、力士乐液压柱塞泵A2FE系列:A2FE55,A2FE80,A2FE107,A2FE125,A2FE160

12、力士乐液压柱塞泵A2FM系列:A2FM10,A2FM12,A2FM16,A2FM23,A2FM28,A2FM32,A2FM45,A2FM56,A2FM63,A2FM80,A2FM90,A2FM107,A2FM125,A2FM160,A2FM180

13、力士乐液压柱塞泵A6V系列:A6V28,A6V55,A6V80,A6V107,A6V160,A6V225,A6V500

14、力士乐液压柱塞泵A7V系列:A7V20,A7V28,A7V40,A7V55,A7V58,A7V80,A7V78,A7V107,A7V117,A7V160,A7V250,A7V355,A7V500

15、力士乐叶片泵:PVV, PVQ,PV7...A,PV7等系列。

16、力士乐齿轮泵1PF2G3常用型号:1 PF 2 G3-3X/020 RA 07 MB、1PF2G3-30/026RA07MS、1 PF 2 G3-3X/029 RD 07 MBK、1PF2G3-30/026RD07MB

17、其他系列:AP2D21、AP2D25、AP2D36、AP2D38
