标准气缸安装方式,如何正确安装气缸(图文详解)
什么是气缸?气缸的定义?
“引导活塞在缸内进行直线往复运动的圆筒形金属机件。空气在发动机气缸中通过膨胀将热能转化为机械能;气体在压缩机气缸中接受活塞压缩而提高压力。涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。气缸的应用领域:印刷(张力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等等。”

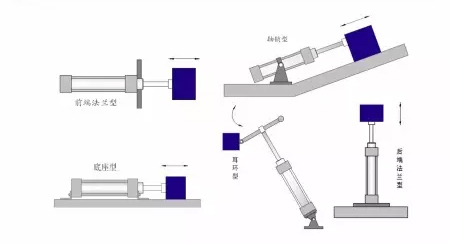

气缸安装形式的决定方法:运动根据负荷运动方向决定气缸的安装形式
气缸安装形式的决定方法:根据负荷运动方向决定气缸的安装形式
负载运动方向 | 安装形式 | 注意事项 |
作业时负荷作直线运动 | 底座型 法兰型 | 固定气缸本体,使负荷的运动和活塞的运动方向在同意轴线上或平行 |
轴销型 耳环型 | 行程过长,或负荷的运动方向和活塞的运动方向不平行,而且不在同方向上,采用轴销型或单耳型的安装形式。 但是要注意不对活塞杆和轴承施加横向负载。 | |
运动中负荷在同意平面内摆动 | 轴销型 耳环型 | 使支撑气缸的耳环或插销的摆动方向和负荷的摆动方向一致。另外,活塞杆的前端的金属零件摆动方向也要相同 轴承上的横向负载时,横向负载值应在气缸输出力的1/20以内。 |

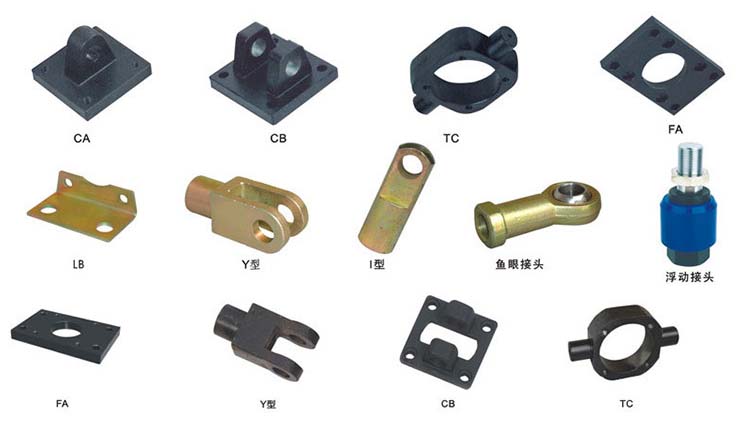

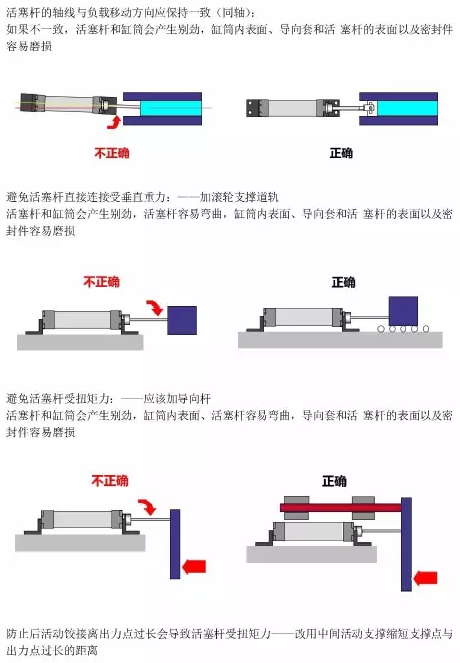

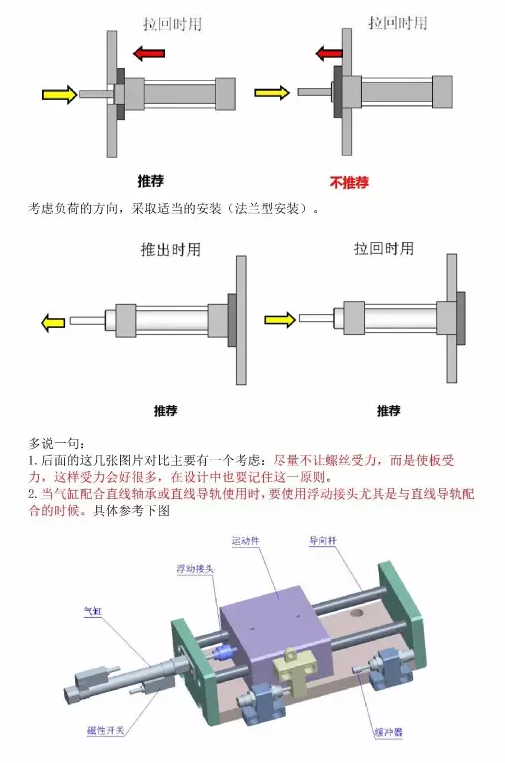

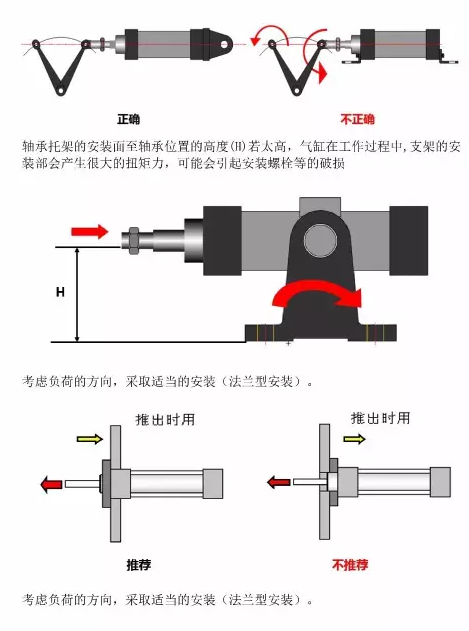

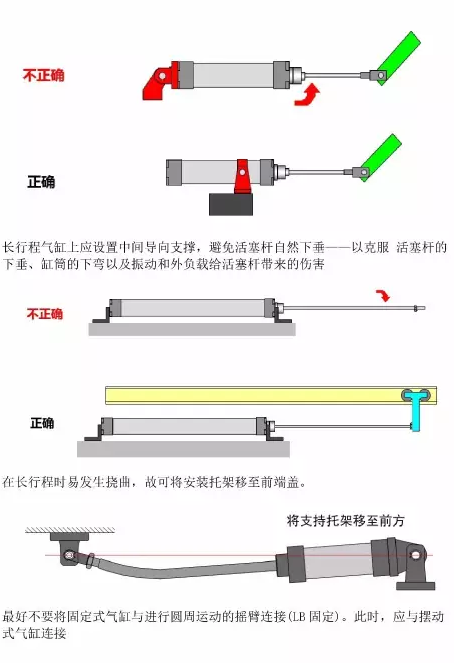

气缸安装图
气缸安装图
气缸安装图
气缸安装图
