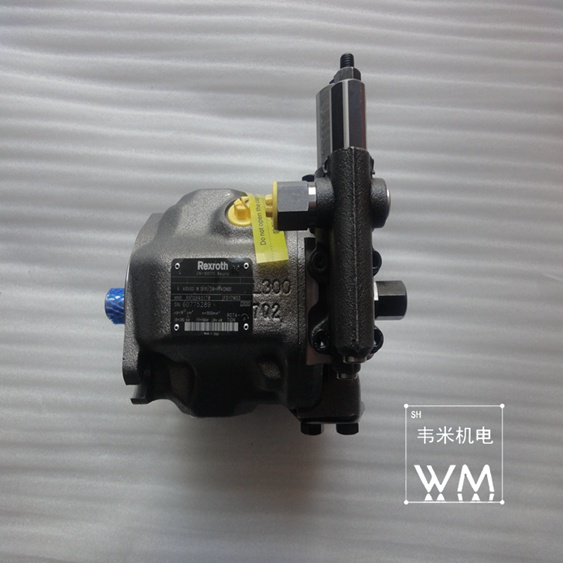

力士乐斜盘式变量泵A10VSO18DR/31R-PPA12N00

泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体，使液体能量增加。泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。泵通常可按工作原理分为容积式泵、动力式泵和其他类型泵三类。除按工作原理分类外，还可按其他方法分类和命名。如，按驱动方法可分为电动泵和水轮泵等；按结构可分为单级泵和多级泵；按用途可分为锅炉给水泵和计量泵等；按输送液体的性质可分为水泵、油泵和泥浆泵等。按照有无轴结构，可分直线泵，和传统泵

柱塞泵一般分为单柱塞泵、卧式柱塞泵、轴向柱塞泵和径向柱塞泵。

单柱塞泵

结构组成主要有偏心轮、柱塞、弹簧、缸体、两个单向阀。柱塞与缸体孔之间形成密闭容积。偏心轮旋转一转，柱塞上下往复运动一次，向下运动吸油，向上运动排油。泵每转一转排出的油液体积称为排量，排量只与泵的结构参数有关。

卧式柱塞泵

卧式柱塞泵是由几个柱塞（一般为3个或6个）并列安装，用1根曲轴通过连杆滑块或由偏心轴直接推动柱塞做往复运动，实现吸、排液体的液压泵。它们也都采用阀式配流装置，而且大多为定量泵。煤矿液压支架系统中的乳化液泵一般都是卧式柱塞泵。

乳化液泵用于采煤工作面，为液压支架提供乳化液，工作原理靠曲轴的旋转带动活塞做往复运动，实现吸液和排液。

轴向式

轴向柱塞泵（英文名：Piston pump）是活塞或柱塞的往复运动方向与缸体中心轴平行的柱塞泵。轴向柱塞泵利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。由于柱塞和柱塞孔都是圆形零件，加工时可以达到很高的精度配合，因此容积效率高

直轴斜盘式

直轴斜盘式柱塞泵分为压力供油型和自吸油型两种。压力供油型液压泵大都是采用有气压的油箱，靠气压供油的液压油箱，在每次启动机器之后，必须等液压渍箱达到使用气压后，才能操作机械。如液压油箱的气压不足时就启动机器，会对液压泵内的与滑靴造成拉脱现象，出会造成泵体内回程板与压板的非正常磨损。

径向式

径向柱塞泵可分为阀配流与轴配流两大类。阀配流径向柱塞泵存在故障率高、效率

一、力士乐柱塞泵特性 特征 规格

A10VSO型号 (31和52系列)

规格10至140

轴向柱塞斜盘结构

开式回路

31系列（规格18至140）

52系列（规格10）

控制器和主动器产品范围广（如下）

同规格的通轴结构，可形成组合泵（不包括规格10）

REXROTH A10VSO型变量柱塞泵31R系列

开式回路     RC 92 711/09.00

规格28....140

31R系列

额定压力280 bar

峰值压力 350 bar

此类型泵特点:

— 用于液压开式回路的斜盘结构轴向柱塞变量泵

— 流量正比于驱动转速和排量，并能通过调节斜盘倾角实    现无级变量

— ISO标准的安装法兰

— 法兰连接符合SAE米制

— 有两个壳体泄油孔

— 优良的吸入性能

— 允许连续运行压力可达280 bar

— 低噪声

— 长寿命

— 驱动轴能承受轴向及径向负载

— 高的功率/重量比

— 广范围的多种控制形式

— 控制响应时间短

— 采用通轴结构，可用于多回路系统

二、力士乐柱塞泵选型参考

型号选型参考详解：

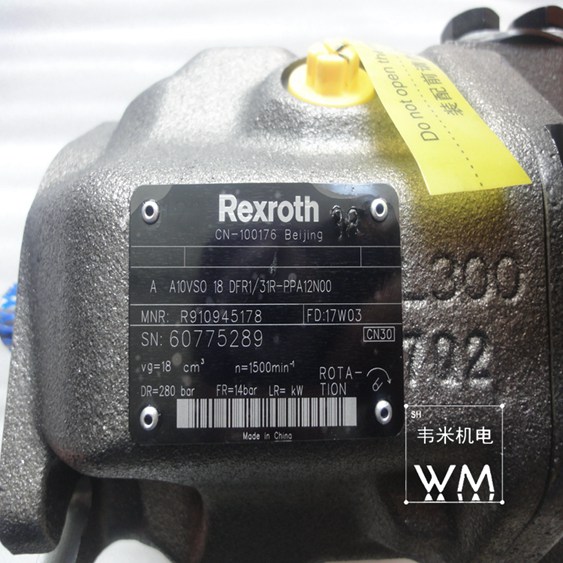

举例型号：A10VSO18DFR1/31R-PPA12N00

A10VS→斜盘式变量泵，此系列工业驱动用，公称压力 28MPa，最高压力35MPa；

O    →运行方式，此系列用于开式回路系统；

18   →排量规格此型号为18m3（另有10、28、45、71、100、140等常见规格排量）

DFR1 →控制机构，（DG表示两位控制直接驱动；DR(G)表；示压力控制远程控制；DFR（1）压力/流量控制 ；带有1指在X油路无小孔；DFLR压力/流量/功率控制；FHD流量       控制，和先导压力有关带压力控制；FE1**流量电控；DFE1**压力/流量电控；ED电液压力控制）；

31   →产品系列

R    →转动方向（R顺时针，L逆时针）

P    →密封（P指带FKM轴封的NBR(丁晴橡胶，符合DIN ISO 1629),V指FKM(佛橡胶，符合DIN ISO 1629)）

P    →轴端（P指带键直轴 DIN 6885,S指花键轴SAE,R指花键轴SAE(较高的通轴驱动转矩)）；

A    →安装法兰孔（A指ISO 2孔，B指ISO 4孔）；

12   →工作油口连接，{压力油口B 吸油口S}在相反方向 ，SAE油口米制固定螺钉；

N00  →通轴，（N00无通轴驱动；有通轴驱动带轴向泵、齿轮泵回径向柱塞泵KB2、K51、KB3、K01等等）

三、力士乐柱塞泵优质型号  短期有货

常规型号型号有：

31R系列（老系列 2孔安装）控制方式DR=DFR=DFR1 三者通用

A10VSO10DR/52R-PPA14N00

A10VSO18DR/31R-PPA12N00

A10VSO28DR/31R-PPA12N00

A10VSO45DR/31R-PPA12N00

A10VSO71DR/31R-PPA12N00

A10VSO71DR/31R-PPA12N00

A10VSO100DR/31R-PPA12N00

A10VSO140DR/31R-PPB12N00

A10VSO10DRG/52R-PPA14N00

A10VSO18DFR1/31R-PPA12N00

A10VSO28DFR1/31R-PPA12N00

A10VSO45DFR1/31R-PPA12N00

A10VSO71DFR1/31R-PPA12N00

A10VSO71DFR1/31R-PPA12N00

A10VSO100DFR1/31R-PPA12N00

A10VSO140DFR1/31R-PPB12N00

A10VSO18DFR/31R-PPA12N00

A10VSO28DFR/31R-PPA12N00

A10VSO45DFR/31R-PPA12N00

A10VSO71DFR/31R-PPA12N00

A10VSO71DFR/31R-PPA12N00

A10VSO100DFR/31R-PPA12N00

A10VSO140DFR/31R-PPB12N00

32R系列（新系列 4孔安装）

A10VSO45DFR1/32R-PPB12N00

A10VS071DFR1/31R-VPA12N00

A10VS071DFR1/32R-VPB22U99

A10VS071DRS/32R-VPB22U99

A10VSO100DR/32R-PPB12N00

A10VSO100DFR1/32R-VPB12N00

A10VS0100DFR1/32R-VPB22U99N00

A10VSO140DRS/32R-VPB22U99

A10VSO71DRS/32R-VPB22U99-S2184

A10VS0140DRS/32R-PPB22U99

A10VS0140DFR1/32R-VPB22U99N00

优质常规型号 - 较短期内供货：

德国力士乐柱塞泵A10VSO 10排量：

A10VSO10DR/52R-PPA14N00

A10VSO 18排量：

A10VSO18DR/31R-PPA12N00

A10VSO18DR/31R-PPA12K01

A10VSO18DFR1/31R-PPA12N00

A10VSO18DFR1/31R-PPA12N00

A10VSO18DFR1/31R-PPA12K01

A10VSO18DFR/31R-PPA12N00

A10VSO18DFLR/31R-PPA12N00

A10VSO18DG/31R-PPA12N00

A10VSO18DRG/31R-PPA12N00

A10VSO18DFE1/31R-PPA12N00

A10VSO18FHD/31R-PPA12N00

A10VSO18ED/31R-PPA12N00

德国力士乐柱塞泵A10VSO 28排量：

A10VSO28DR/31R-PPA12N00

A10VSO28DR/31R-PPA12K01

A10VSO28DFR1/31R-PPA12N00

A10VSO28DFR1/31R-PPA12N00

A10VSO28DFR1/31R-PPA12K01

A10VSO28DFR/31R-PPA12N00

A10VSO28DFLR/31R-PPA12N00

A10VSO28DG/31R-PPA12N00

A10VSO28DRG/31R-PPA12N00

A10VSO28DFE1/31R-PPA12N00

A10VSO28FHD/31R-PPA12N00

A10VSO28ED/31R-PPA12N00

德国力士乐柱塞泵A10VSO 45排量：

A10VSO45DR/31R-PPA12N00

A10VSO45DR/31R-PPA12K01

A10VSO45DFR1/31R-PPA12N00

A10VSO45DFR1/31R-PPA12N00

A10VSO45DFR1/31R-PPA12K02

A10VSO45DFR/31R-PPA12N00

A10VSO45DFR/31R-PPA12K01

A10VSO45DFR/31R-PPA12K26

A10VSO45DFLR/31R-PPA12N00

A10VSO45DG/31R-PPA12N00

A10VSO45DRG/31R-PPA12N00

A10VSO45DFE1/31R-PPA12N00

A10VSO45FHD/31R-PPA12N00

A10VSO45ED/31R-PPA12N00

德国力士乐柱塞泵A10VSO 71排量：

A10VSO71DR/31R-PPA12N00

A10VSO71DR/31R-PPA12K01

A10VSO71DFR1/31R-PPA12N00

A10VSO71DFR1/31R-PPA12N00

A10VSO71DFR1/31R-PPA12K02

A10VSO71DFR/31R-PPA12N00

A10VSO71DFR/31R-PPA12K27

A10VSO71DFLR/31R-PPA12N00

A10VSO71DG/31R-PPA12N00

A10VSO71DRG/31R-PPA12N00

A10VSO71DFE1/31R-PPA12N00

A10VSO71FHD/31R-PPA12N00

A10VSO71ED/31R-PPA12N00

德国力士乐柱塞泵A10VSO 100排量：

A10VSO100DR/31R-PPA12N00

A10VSO100DR/31R-PPA12K01

A10VSO100DFR1/31R-PPA12N00

A10VSO100DFR1/31R-PPA12N00

A10VSO100DFR1/31R-PPA12K01

A10VSO100DFR/31R-PPA12N00

A10VSO100DFLR/31R-PPA12N00

A10VSO100DG/31R-PPA12N00

A10VSO100DRG/31R-PPA12N00

A10VSO100DFE1/31R-PPA12N00

A10VSO100DFE1/31R-PPA12K02

A10VSO100FHD/31R-PPA12N00

德国力士乐柱塞泵A10VSO 140排量：

A10VSO140DR/31R-PPB12N00

A10VSO140DR/31R-PPB12K01

A10VSO140DFR1/31R-PPB12N00

A10VSO140DFR1/31R-PPB12N00

A10VSO140DFR1/31R-PPB12K01

A10VSO140DFR/31R-PPB12N00

A10VSO140DFLR/31R-PPB12N00

A10VSO140DG/31R-PPB12N00

A10VSO140DRG/31R-PPB12N00

A10VSO140DFE1/31R-PPB12N00

A10VSO140DFE1/31R-PPB12N002

A10VSO140FHD/31R-PPB12N00

A10VSO140ED/31R-PPB12N00

    以上为德国力士乐A10VSO型号 (31和52系列)无通轴型柱塞泵10、18、28、45、

71、100、140各排量常规优质订货型号-可短期供应，其它油泵型号未一一举出同样供应，

三、A10VSO型号 (32系列) 四孔安装

规格71至140

轴向柱塞斜盘结构

开式回路

32系列

低噪趋势

高效率

可靠性高

通用通轴驱动

优质常规型号 - 较短期内供货：

A10VSO45DFR1/32R-PPB12N00

A10VS071DFR1/31R-VPA12N00

A10VS071DFR1/32R-VPB22U99

A10VSO100DR/32R-PPB12N00

A10VSO100DFR1/32R-VPB12N00

A10VS0100DFR1/32R-VPB22U99N00

A10VSO140DRS/32R-VPB22U99

A10VSO71DRS/32R-VPB22U99-S2184

A10VS0140DRS/32R-PPB22U99

A10VS0140DFR1/32R-VPB22U99N00

     以上为德国力士乐A10VSO型号(32系列) 四孔安装 无通轴型柱塞泵71、100、

140排量常规优质订货型号-有现货供应 ，其它油泵型号未一一举出同样供应

产品报价及货期说明： 因工业液压、自动化各进口品牌备件型号繁多，欧美产品价格货期实时变化，因此很难实时标出准确价格，故具体产品信息、报价及货期请以我公司报价单为准 ,给您带来不便敬请谅解！以上信息由上海韦米公布，最终解释权归上海韦米机电设备有限公司所有。感谢您的合作，竭诚为您服务。
