订货号MNR：R900447152
品牌Brand:REXROTH
中文品名：力士乐
型号TYP:ZDB6VP1-4X/200
原产国COUNTRY OF ORIGIN ：Made in Germany
产品摘要：

力士乐叠加式溢流阀 什么是溢流阀?

　　溢流阀，一种液压压力控制阀。在液压设备中主要起定压溢流作用和安全保护作用。定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。液压装置中容易产生噪声的元件一般认为是泵和阀，阀中又以溢流阀和电磁换向阀等为主。产生噪声的因素很多。溢流阀的噪声有流速声和机械声二种。流速声中主要由油液振动、空穴以及液压冲击等原因产生的噪声。机械声中主要由阀中零件的撞击和磨擦等原因产生的噪声。

上海韦米主营优势系列产品：力士乐直动式 1/16

溢流阀  类型 DBD

规格 6 至 30

元件系列 1X

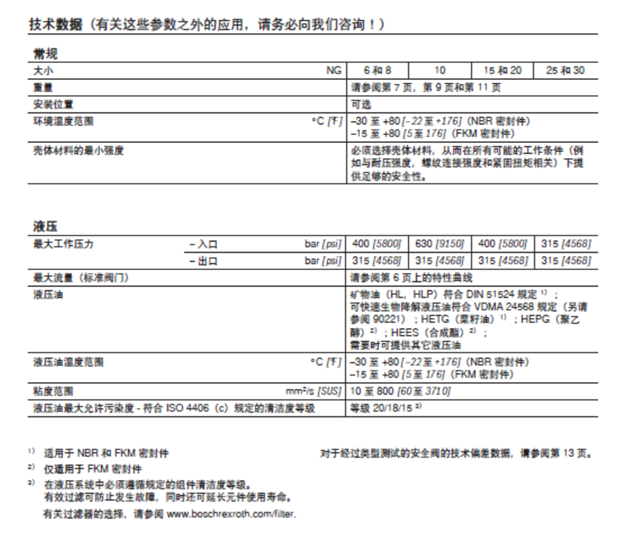

最大工作压力为 630 bar [9150 psi]

最大流量为 330 l/min [87 US gpm]

特点

– 用作拧入式插装式阀

– 适用于螺纹连接

– 用于底板安装

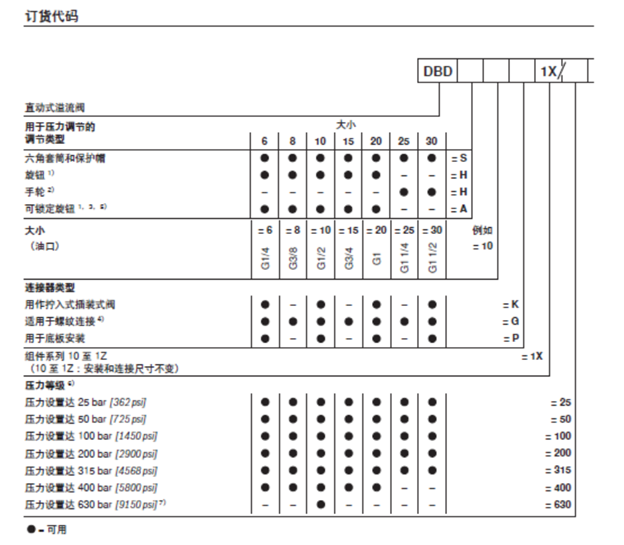

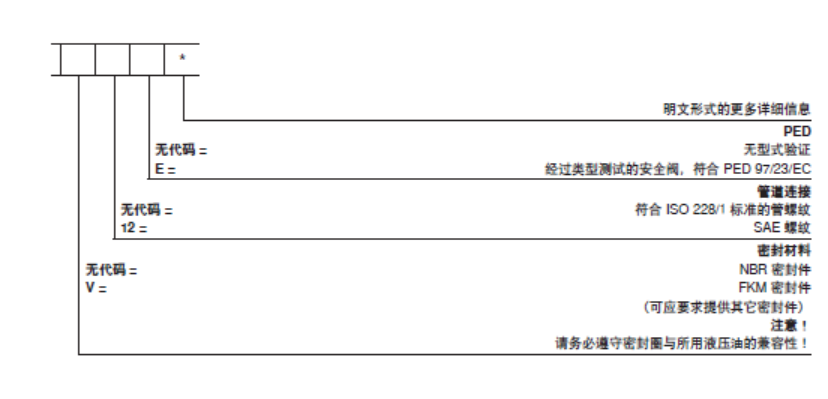

– 用于调节压力的调节类型，可选：

• 六角套筒和保护帽

• 旋钮/手轮

• 可锁定旋钮

1） 对于尺寸 15 和 20，仅可用于 25，50 或 100 bar 的压力等

级。

2） 仅可用于 25，50 或 100 bar的压力等级。

3） 材料编号为 R900008158 的钥匙包括在供货范围内。

4） 不适用于经过类型测试的尺寸为 8，15 和 25 的安全阀。

5） 不适用于经过类型测试的安全阀。

6） 在进行压力等级选择时，请遵照第 6 页上的特性曲线和说

明！

7） 对于型号 "G" 和 "P"，仅适用于 "SO292"

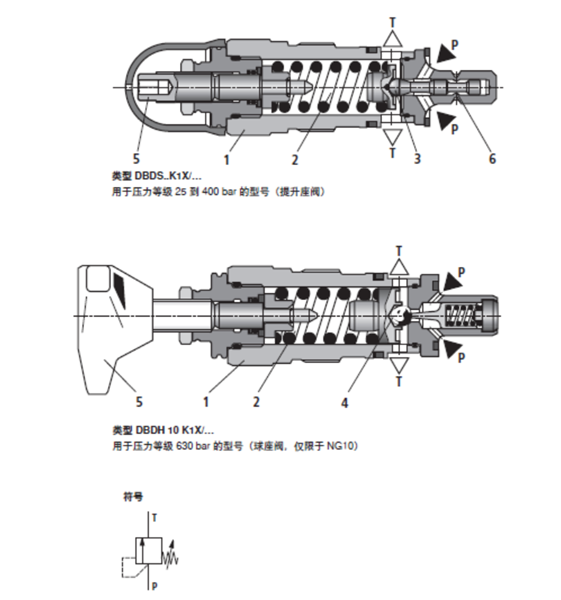

DBD 类型的溢流阀是直接操作式座阀。

它们用于限制系统压力。

这些阀门的基本组成部件为：套筒（1），弹簧（2），带阻尼

活塞的提升阀（3）（压力等级 25 到 400 bar）或滚珠（4）

（压力等级 630 bar）以及调节元件（5）。系统压力可由调节

元件（5）不断地改变。弹簧（2）将提升阀（3）或滚珠（4）

按压到其座上。通道 P 与系统连接。系统中的主要压力作用于

提升阀区域（或滚珠）。

如果通道 P 中的压力上升并超过弹簧（2）上设定的值，则提

升阀（3）或滚珠（4）背向弹簧（2）打开。液压油现在可以

从通道 P 流入通道 T。提升阀（3）的位移受到凸起（6）的

限制。

为了在整个压力范围上得到良好压力设置，将整个压力范围再

分为了 7 个压力等级。一个压力等级对应一个特定的弹簧，该

弹簧可用于设置最大工作压力。



先导式溢流阀的结构和工作原理

　　先导式溢流阀是由先导阀和主阀组成。先导阀用以控制主阀芯两端的压差，主阀芯用于控制主油口的溢流。目前应用广泛的先导式溢流阀按阀芯结构形式，可分为三节同心式和二节同心式两种结构。

溢流阀的作用

　　溢流阀是一种液压压力控制阀，在液压设备中主要起定压溢流作用，稳压，系统卸荷和安全保护作用。具体作用如下：

　　1、起溢流作用。用定量泵供油时，它与节流阀配合，可以调节和平衡液压系统中的流量。在这种场合下，阀门经常随着压力的波动而开启，油液经阀门流回油箱，起着定压下的溢流作用。

　　2、起安全保护作用。避免液压系统和机床因过载而引起事故。在这种场合下，阀门平时是关闭的，只有负载超过规定的极限时才开启，起安全保护作用。通常，把溢流阀的调定压力比系统最高工作压力调高10~20%

　　3、作卸荷阀用。由先导溢流阀与二位二通电磁阀配合使用，可使系统卸荷。

　　4、作远控调压的阀用。用管道将溢流阀的遥控口接到调节方便的远程调节阀进口处，以实现远控目的

　　5、作高低压多级控制。用换向阀将溢流阀的遥控口和几个远程调压连接，即可实现高低多级控制。

　　6、作顺序阀用。把先导式溢流阀回油口改为输出压力油的出口，并将压力顶开锥形阀后原回油的通道堵列，使它经过重新加工的泄油口流回油箱，这样就可做顺序阀用。

　　7、用于产生背压。将溢流阀串联在回油路上，可以产生背压，使执行元件运动平衡。些时溢流阀的调定压力低，一般用直动式低压溢流阀即可。

溢流阀和减压阀的区别

　　（一）可以说溢流阀是被动工作，而减压阀是主动工作

　　1、减压阀保持出口处压力不变，而溢流阀保持进口处压力不变;

　　2、在不工作时，减压阀进出口互通，而溢流阀进出口不通;

　　3、非工作状态时，减压阀的阀口是敞开的，而溢流阀是常闭的溢流阀是压力控制阀，主要是控制系统压力，还起卸荷的作用。

　　（二）减压阀是一种使阀出口压力低于进口压力的压力调节阀

　　1、减压阀主要是用来降低液压系统某一分支油路的压力，使分支压力比主油路压力低且稳定，在调定压力的范围内，减压阀也像溢流阀那样是关闭的。但是随着系统压力的升高当达到减压阀调定的压力时，减压阀打开，部分油液会经过他返回油箱（此时有一定压力的油回油箱，油箱的油温会上升），这一支路的油压是不会上升了。

　　它起到对本支路的减压与稳压作用！溢流阀则不同，它装在泵的出口处会保证系统的整体压力稳定且不会超压。所以他有安全、调压、稳压等作用！

　　2、溢流阀一般并联在系统的支路中起调压、稳压与减压作用，而减压阀一般串联在某一支路上起减压与保压本支路的作用！

　　（三）溢流阀是常闭的，只是当系统超压才动作;减压阀是常通的，通过狭窄通道减压

　　溢流阀的作用是：稳压、溢流、过载保护。减压阀是减小压力，液压系统某一部分压里减小。用途不一样。所以不能代替。

　　（四）溢流阀控制进油口压力，减压阀控制出油口压力

应用领域：

溢流阀在液压系统的应用场合



①用于防止液压系统过载。作为安全阀，溢流阀用于防止系统过载时，此阀是常闭的。当阀前压力不超过某一预调的极限时，此阀关闭不溢油。当阀前压力超过此极限值时，阀即打开，油即流回油箱或低压回路，因而可防止液压系统过载。安全阀多用于带变量泵的统，其所控制的过载压力一般比系统的工作压力高8%～10%。

   　 ②用于保持液压系统压力恒定。作为溢流阀，在定量泵系统中，与节流元件及负载联。此时阀是常开的，常溢流，随着工作机构需油量的不同，阀门的溢流量时大时小，以节及平衡进入液压系统中的油量，使液压系统中的压力保持恒定。但出于溢流部分损耗率，故一般只应用于小功率带定量泵的系统中。溢流阀的调整压力应等于系统的工作压力

    　③用于远程调压。将远程调压阀的进油口和溢流阀的遥控口（卸荷口）连接，在主流阀的设定压力范围内，实现远程调压。

　　④用于卸荷。使用换向阀将溢流阀的遥控口和油箱连接，可以使油路卸荷。

　　⑤用于高低压力多级控制。换向阀将溢流阀的遥控口和几个远程调压阀连接时，即可实现高低压的多级控制。

　　⑥用作顺序阀。将溢流阀顶盖加工出一个泄油口，而堵死主阀与顶盖相连的轴向孔，并将主阀溢油口作为二次压力出油口，即可作顺序阀用。

　　⑦用作卸荷溢流阀。一般常用于泵、蓄能器系统中。泵在正常工作时，向蓄能器供油，当蓄能器中油压达到需要压力时，通过液压系统压力，操纵溢流阀使泵卸荷，系统就由蓄能器供油而照常工作；当蓄能器油压下降地，溢流阀关闭，油泵继续向蓄能器供油，从而保证系统的正常工作。



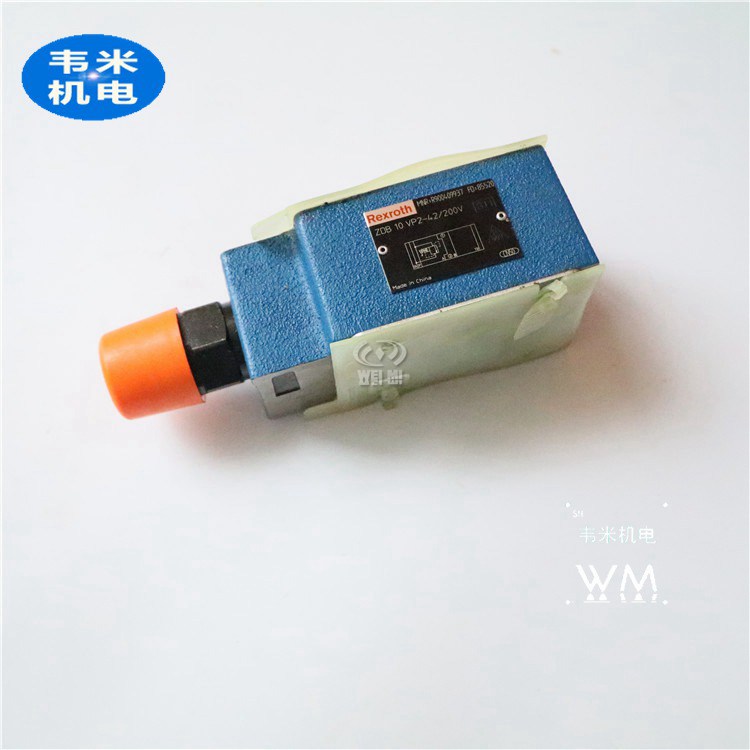

型号ZDB和Z2DB

叠加式溢流阀，先导式

规格6和10

安装面按DIN24340A型和ISO4401

4个压力等级：50，100，200，315

5个溢流功能：

4个可选的调整方式

旋钮

带护罩的六角套筒螺钉

带锁有刻度旋钮

有刻度旋钮
