贝加莱B&R工业自动化PLC/运动控制器/分布式I/O选型
贝加莱B&R工业自动化产品选型
PLC/运动控制器/分布式I/O参数详解
| 贝加莱(B&R) 是奥地利工业自动化制造商，现为ABB旗下品牌。1979年成立以来，专注于创新自动化技术，在塑料机械、包装机械、印刷机械和机器人控制等领域具有应用积累。本文将基于贝加莱官方产品资料（X20 PLC、X67分布式I/O、Power Panel、ACOPOS伺服）整理一份系统化的选型指南，方便工程师快速匹配项目需求。 |
一、贝加莱产品家族概述
贝加莱产品线涵盖从控制器、I/O模块、伺服驱动到人机界面的完整自动化解决方案。所有产品线可与B&R贝加莱主推的Automation Studio开发平台和POWERLINK实时以太网无缝协作。
| 产品类别 | 核心系列 | 主要特点 | 典型应用 |
|---|---|---|---|
| X20 PLC系统 | X20 Compact-S / Embedded / 标准PLC | 模块化设计，CPU紧凑，集成POWERLINK/Ethernet/USB | 通用自动化、注塑机、包装线 |
| X67分布式I/O | X67 IP67系统 | IP67防护，机器现场直接安装 | 汽车生产线、柔性制造 |
| Power Panel一体机 | 4PP015/4PP035/4PP045/4PP081/4PP120/4PP151/4PP180等 | HMI+PLC一体化，显示与控制集成 | 注塑机、印刷机械 |
| ACOPOS伺服驱动 | ACOPOS / ACOPOSmulti / ACOPOSinverter | 高性能伺服控制，采样周期400µs、控制回路50µs | 运动控制、机器人 |
| Automation Studio | 开发软件 | 集成开发环境，支持全流程编程与诊断 | 项目开发、调试维护 |
韦米机电作为贝加莱产品供应商，常备X20系列、ACOPOS伺服、X67模块等常规型号现货，可为电控类项目提供选型、配套与一站式采购服务。
二、X20 PLC系统选型指南
X20系统是贝加莱的主流PLC平台，采用创新的X2X Link总线技术，可实现模块化灵活配置。控制器宽度仅37.5mm（Compact-S）或55mm（标准PLC），集成POWERLINK、Ethernet、USB和RS232等标准接口，并可扩展CAN、Profibus、Profinet等接口模块。
2.1 CPU模块选型
| CPU系列 | 型号示例 | 性能等级 | 处理器/内存 | 适用场景 |
|---|---|---|---|---|
| Compact-S紧凑型 | X20CP1684 / X20CP1685 / X20CP1686X | 入门级 | Atom 0.4~1.3 GHz 512 MB~1 GB DDR4 | 小型设备、单机自动化 |
| Embedded嵌入式 | X20EMxxxx系列 | 中级 | Atom 处理器 集成闪存 | 中型产线、可选OPC UA over TSN |
| 标准PLC | X20CP3684 / X20CP3685 / X20CP3686X / X20CP3687X | 中高级 | Atom 0.4~1.6 GHz 512 MB~2 GB DDR4 | 中大型产线、多轴控制 |
| CPU选型要点： 1. 性能匹配：根据任务复杂度和扫描周期要求选择，高速运动控制需选高性能CPU； 2. 内存余量：考虑程序大小和数据存储需求，建议预留30%以上余量； 3. 通信接口：根据现场总线需求选择集成接口（POWERLINK标配，可扩展Profibus/CANopen/Profinet）； 4. 多轴控制：复杂多轴同步需选带运动控制功能的高性能CPU。 |
2.2 X20 I/O模块选型
| 模块类型 | 型号示例 | 技术参数 | 选型要点 |
|---|---|---|---|
| 数字量输入 | X20DI2371 / X20DI4371 / X20DI6371 / X20DI9371 | 24 VDC，2/4/6/12点 可配置输入滤波 | 根据点数需求和接线方式（1/2/3线制）选型 |
| 数字量输出 | X20DO2322 / X20DO4332 / X20DO8332 / X20DO9322 | 24 VDC，0.5 A/2.0 A 源式/漏式 | 注意输出电流和负载类型匹配 |
| 模拟量输入 | X20AI2622 / X20AI2632 / X20AI4632 | ±10 V / 0~20 mA 12位/16位分辨率 | 根据信号类型和精度要求选择分辨率 |
| 模拟量输出 | X20AO2622 / X20AO4632 | ±10 V / 0~20 mA 12位/16位分辨率 | 高精度应用选16位，一般应用选12位 |
| 温度模块 | X20AT2222 / X20AT2402 / X20AT6402 | PT100/PT1000 热电偶 J/K/S | 根据传感器类型（热电阻/热电偶）选型 |
| 计数器模块 | X20DC1196 / X20DC2396 / X20DC4395 | ABR增量 / SSI绝对 100 kHz / 250 kHz | 高速计数应用需关注最高频率 |
韦米机电供应贝加莱X20数字量/模拟量/温度/计数模块全系列，配合CPU形成完整控制系统。
三、X67分布式I/O选型指南
X67系列是IP67防护等级的分布式I/O系统，可直接安装在机器上，无需控制柜，大幅节省空间和布线成本。支持POWERLINK、CAN、CANopen、DeviceNet、PROFIBUS DP、EtherNet/IP、EtherCAT、Modbus TCP/UDP等开放现场总线。
| 模块类型 | 型号示例 | 关键参数 | 应用领域 |
|---|---|---|---|
| 总线控制器 | X67BC4321（CANopen） X67BC6321（Profibus） X67BC8321（POWERLINK） | 支持多种现场总线 X2X Link供电 | 作为X67系统主站 |
| 数字量I/O | X67DI1371 / X67DO1332 / X67DM1321 | IP67防护 8/16通道可配置 | 现场分布式控制 |
| 模拟量I/O | X67AI1223 / X67AO1223 / X67AM1223 | 4通道AI/AO 混合模块可选 | 现场模拟信号处理 |
| 电机模块 | X67MM2436（直流电机） X67SM2436（步进电机） X67SM4320（步进电机） | 18~48 VDC 最大8 A | 直接驱动小型电机 |
| 阀控制模块 | X67DV1311.L08 X67DV1311.L12 | 16路数字输出 0.1 A/通道 | 气动阀岛控制 |
| X67选型要点： 1. 防护等级：IP67适合潮湿、多尘环境，IP20适合控制柜内； 2. 总线接口：根据主控制器支持的现场总线协议选择对应总线控制器； 3. 电源供应：X67PS1300为系统供电，注意功率预算； 4. 安装方式：直接安装或导轨安装，考虑维护便利性。 |
四、Power Panel一体式HMI+PLC选型指南
Power Panel将HMI和PLC功能集成在一个设备中，是贝加莱在注塑机、印刷机械等行业的核心优势产品。型号齐全，从3英寸紧凑型到18英寸旗舰款覆盖各种应用。
| 系列 | 显示屏尺寸 | 型号示例 | 特点 | 适用场景 |
|---|---|---|---|---|
| 4PP015系列 | 文本/小屏 | 4PP015.0420-01 4PP015.0420-36 4PP015.E420-01 | 字符/小尺寸LCD显示 | 简易显示控制场合 |
| 4PP035系列 | 3英寸 | 4PP035.0300-01 4PP035.E300-01 | 160×80 LCD 16个按键 | 小型设备、紧凑空间 |
| 4PP045系列 | 5.7英寸 | 4PP045.0571-042 | QVGA彩色显示 | 中等复杂度设备 |
| 4PP081系列 | 8.4英寸 | 4PP081.0571-01 | 中尺寸触摸屏 | 中型机械 |
| 4PP120系列 | 12英寸 | 4PP120.0571-01 | 大屏幕，高性能CPU | 注塑机、大型设备 |
| 4PP151系列 | 15英寸 | 4PP151.0571-01 4PP015.C420-01 | 宽屏，高分辨率 Atom Z510 1.1 GHz | 高端机械、复杂HMI |
| 4PP180系列 | 18英寸 | 4PP180.1043-31 | 超大屏幕，旗舰型号 | 大型生产线监控 |
| Power Panel选型要点： 1. 屏幕尺寸：根据显示信息量和安装空间选择（3~18英寸）； 2. CPU性能：复杂HMI画面和大量数据需要处理性能强的CPU； 3. 通信接口：确保与下位机和控制网络的连接能力（POWERLINK/Ethernet/USB/CAN）； 4. 防护等级：前面板IP65，适合工业现场； 5. 应用领域：贝加莱在注塑机控制器领域是常见品牌之一，PP系列是行业常用方案。 |
五、ACOPOS伺服驱动器选型指南

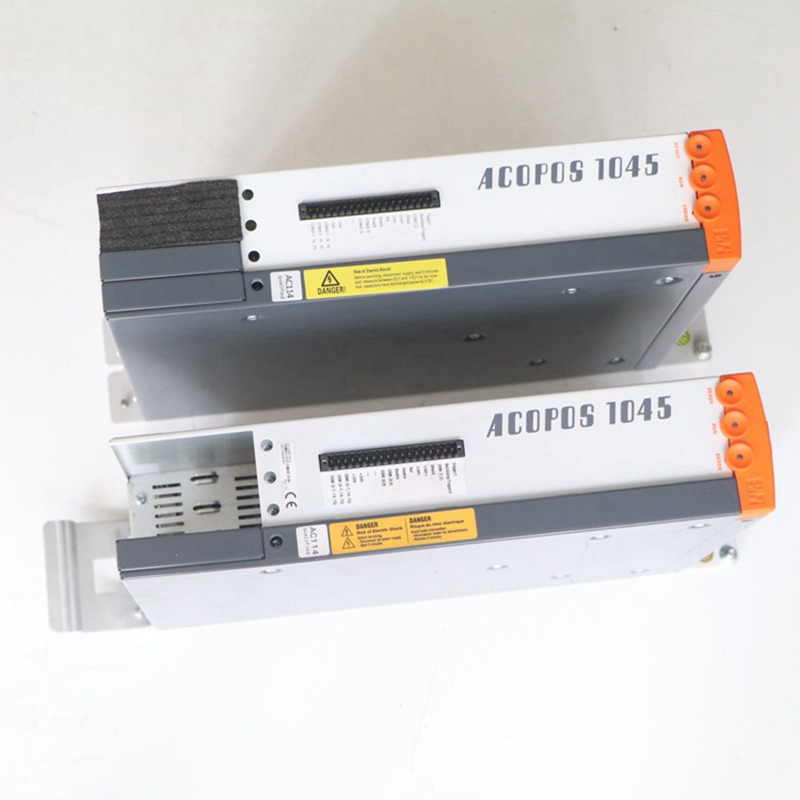

ACOPOS系列是贝加莱高性能伺服驱动系统，采样周期400 µs、控制回路50 µs，可实现多轴同步控制和复杂运动曲线规划。模块化设计支持插件式扩展（编码器/网络/安全等模块）。我们提供贝加莱ACOPOS伺服驱动现货，型号8V1010、8V1022、8V1045、8V1090、8V1320、8V1640等常用型号常备库存。
5.1 ACOPOS单轴驱动器（基于官方资料）
| 型号 | 额定功率 | 额定电流 | 峰值电流 | 安装宽度 | 典型应用 |
|---|---|---|---|---|---|
| 8V1010.00-2 | 0.45 kW | 1.0 A | 2.8 A | 58.5 mm | 小型分拣、点胶 |
| 8V1016.00-2 | 1.0 kW | 1.6 A | 5.6 A | 58.5 mm | 小型输送、贴标 |
| 8V1022.00-2 | 1 kW | 2.2 A | 14 A | 70.5 mm | 包装机械、输送线 |
| 8V1045.00-2 | 2 kW | 4.5 A | 14 A | 70.5 mm | 印刷机械、纺织 |
| 8V1090.00-2 | 4 kW | 8.8 A | 24 A | 70.5 mm | 注塑机、机器人 |
| 8V1180.00-2 | 8 kW | 16 A | 48 A | 120 mm | 造纸、机床 |
| 8V1320.00-2 | 16 kW | 34 A | 80 A | 200 mm | 大型注塑机、金属加工 |
| 8V1640.00-2 | 32 kW | 64 A | 200 A | 276 mm | 重载机械、大型设备 |
韦米机电现货供应8V1320.00-2、8V1090.00-2、8V1045.00-2、8V1022.00-2等全系列ACOPOS伺服驱动，价格有竞争力、货期准确。
5.2 ACOPOSmulti多轴驱动系统
ACOPOSmulti采用模块化设计，多个逆变模块共享一个电源模块和直流母线，可显著降低布线成本并提高能效。适合多轴同步控制场景，如印刷机械、纺织机械、机器人等。
5.3 ACOPOSinverter变频器
ACOPOSinverter是异步电机变频控制产品，包括P84（面板型）、S44（书本型）、X64（高功率型）三种规格，可与ACOPOS伺服统一编程和调试。
| ACOPOS选型要点： 1. 功率匹配：驱动器功率应大于等于电机额定功率； 2. 反馈类型：支持EnDat、HIPERFACE、SSI、增量编码器、旋转变压器等； 3. 通信协议：通过X2X Link或POWERLINK与控制器通信（实时以太网）； 4. 安全功能：可选集成STO（安全扭矩关断）等功能； 5. 环境适应性：5~40℃（标称）、最高55℃工作，海拔2000m以内。 |
六、贝加莱在注塑机行业的应用
贝加莱在注塑机控制器领域具有较高市场地位，其优势包括：
行业专用套件：提供注塑机专用功能库和模板程序
高性能运动控制：支持注塑过程的精确多轴同步控制
Power Panel标配：高端注塑机多采用贝加莱控制器
全球化支持：作为ABB旗下品牌，在全球拥有较完善的服务网络
七、贝加莱型号命名规则解读
以 8V1090.00-2 ACOPOS伺服为例，型号含义如下：
| 型号段 | 含义 | 说明 |
|---|---|---|
| 8V | 产品系列 | ACOPOS伺服驱动 |
| 1090 | 规格代码 | 额定功率4kW、额定电流8.8A |
| 00 | 变体 | 基础配置 |
| -2 | 硬件版本 | 第二代硬件，含安全重启互锁 |
八、贝加莱产品选型流程
贝加莱项目选型推荐流程： ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 1. 需求分析 明确I/O点数、运动轴数、通信协议、安全要求 2. CPU选型 ├─ 小型/单机 → X20 Compact-S (X20CP1684~1686X) ├─ 中型/OPC UA → X20 Embedded (X20EMxxxx) └─ 大型/多轴 → X20 标准PLC (X20CP3684~3687X) 3. I/O配置 ├─ 柜内安装 → X20系列（IP20） └─ 现场安装 → X67系列（IP67） 4. 人机界面 ├─ 简易显示 → 4PP015/4PP035 ├─ 中等设备 → 4PP045/4PP081 └─ 注塑机/大型 → 4PP120/4PP151/4PP180 5. 伺服驱动 ├─ < 1kW → 8V1010/8V1016/8V1022 ├─ 1~8kW → 8V1022/8V1045/8V1090/8V1180 └─ > 8kW → 8V1320/8V1640 6. 软件配置 └─ Automation Studio 编程 + 仿真调试 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
九、常见问题 FAQ
Q1：贝加莱 X20 PLC 与 西门子 S7-1500/三菱 iQ-R 相比有什么特点？
贝加莱X20系列采用紧凑型模块化设计，CPU宽度仅55mm（同类约110mm），集成POWERLINK实时以太网（通讯周期100µs级），在塑料机械、机器人控制、印刷机械领域应用较多；CPU支持OPC UA over TSN，便于工业物联网集成。编程使用Automation Studio，基于IEC 61131-3和C/C++，可与PLCopen运动控制无缝配合。如果项目侧重紧凑性、运动控制精度、与机器人集成，X20是合适选择；如果侧重通用性和生态，西门子/三菱更常见。具体型号对比可参考品牌中心。
Q2：X20 与 X67 系列 I/O 如何选择？
X20是IP20防护，适合安装在控制柜内部，布线整齐，扩展灵活，可与CPU本地直接连接或通过X2X Link分布式扩展；X67是IP67防护，可直接安装在机器现场，适合潮湿、多尘、空间紧凑的场合（如汽车焊装线、物流输送线）。如果设备布局集中、空间允许，优先选X20；如果I/O分散在现场、减少控制柜布线，优先选X67。两者可混用，共用POWERLINK/X2X Link总线。
Q3：ACOPOS 伺服功率如何与电机匹配？
ACOPOS伺服功率应大于等于电机额定功率，并留有20%余量以应对加速冲击。例如1.5kW伺服电机选2kW驱动器（8V1045）。同时考虑峰值电流，ACOPOS峰值电流通常为额定电流的3~6倍，可应对急加减速。多个电机用ACOPOSmulti模块化方案更经济，可共享直流母线、降低布线成本。
Q4：POWERLINK 实时以太网与 Profinet/EtherCAT 有什么区别？
POWERLINK是贝加莱主推的实时以太网协议，通讯周期可达100µs级（最快400µs采样+50µs控制回路），开放免费（BSD许可），在塑料机械、机器人控制领域应用广泛。Profinet是西门子主推，生态成熟、用户基数大。EtherCAT是倍福（Beckhoff）主推，周期可达几十µs，适合超高速运动控制。三者技术指标接近，主要差异在生态和兼容设备。
Q5：贝加莱 PLC 程序用什么软件编写？
贝加莱使用Automation Studio集成开发环境，基于IEC 61131-3标准（支持梯形图LD、功能块FBD、结构化文本ST、顺序功能图SFC、C/C++），并集成PLCopen运动控制功能块、mapp技术组件库、仿真调试工具。Automation Studio 4.x及更高版本支持OPC UA over TSN，可与上位MES/云平台无缝集成。
Q6：贝加莱 B&R 与 ABB 是什么关系？
贝加莱于2017年被ABB集团收购，成为ABB工业自动化业务的核心品牌之一，但保留独立运营。贝加莱总部仍在奥地利Eggelsberg，产品研发、销售、技术支持保持原班团队。ABB的客户可同时获得贝加莱的机器自动化产品和ABB的过程自动化产品。
Q7：韦米机电能提供哪些贝加莱相关服务？
上海韦米机电设备有限公司作为自动化元件供应商，可为客户提供以下服务：
1. 正品现货：常备X20 CPU/I/O模块、ACOPOS伺服、X67分布式I/O等常规型号原厂现货，常规型号可当日发货；
2. 专业选型：技术团队根据项目需求（I/O点数、运动轴数、通信协议）提供选型方案；
3. 批量供应：提供非标定制、批量采购、长期供货协议；
4. 替代咨询：可提供贝加莱与西门子、三菱、施耐德、罗克韦尔等品牌之间的替代选型建议；
5. 技术资料：提供原厂选型手册、接线图纸、调试指南等。
联系电话：021-61116911 / 13524122975，邮箱：fred@we-mi.com。
Q8：贝加莱产品出厂保修期多久？
贝加莱标准产品出厂保修期通常为12个月（自出厂之日起），具体以原厂销售条款为准。韦米机电所售贝加莱产品均为原厂正品，享受原厂技术支持。我们同时提供产品使用咨询、故障诊断、备件供应等增值服务。
Q9：贝加莱 ACOPOSmulti 多轴系统能省多少成本？
ACOPOSmulti采用共享直流母线设计，多个轴共享一个电源模块和制动电阻，相比每个轴独立驱动器可节省15~30%的硬件成本。节能方面，电机发电制动能量可被其他轴直接利用（无需制动电阻耗散），综合能耗降低10~20%。适合3轴以上同步控制场景（如机器人、印刷机、纺织机械）。
Q10：贝加莱模块 3AI775.6 / 3DO750.6 / 3IF060.6 是什么系列？
这类以"3"开头的模块属于贝加莱2003系列（legacy 2003系统），早期PLC产品（如2003、2005系列CPU使用的I/O模块）。3AI775.6是模拟量输入模块，3DO750.6是数字量输出模块，3IF060.6是接口模块。新型号推荐使用X20系列（紧凑型+模块化）。具体型号对照可咨询韦米机电贝加莱产品中心。
Q11：贝加莱 Power Panel 可以独立运行吗？
可以。Power Panel内置PLC功能（CPU+存储+通信），可独立运行控制任务，并通过触摸屏直接操作。同时支持与远程I/O（X20/X67）通过POWERLINK/X2X Link连接扩展。优势：减少硬件数量、降低布线成本，特别适合注塑机、机床、印刷机等一体化控制场合。
Q12：韦米机电能提供贝加莱替代其他品牌的服务吗？
可以。常见替代关系如下：
- 贝加莱X20 ↔ 西门子ET200SP/西门子S7-1500：紧凑型分布式I/O；
- 贝加莱ACOPOS ↔ 西门子SINAMICS V90/三菱MR-JE：通用伺服；
- 贝加莱Power Panel ↔ 西门子TP/三菱GOT：一体式HMI+PLC。
我们根据项目预算、性能要求、用户使用习惯，提供品牌间选型对比方案，欢迎咨询。
Q13：贝加莱 B&R 备件在国内有现货吗？
韦米机电常备以下贝加莱常规型号现货：
- CPU：X20CP1684/1685/1686X、X20CP3684/3685/3686X
- I/O：X20DI/DO/AI/AO全系列、X67系列IP67模块
- 伺服：8V1010、8V1022、8V1045、8V1090、8V1320、8V1640
- Power Panel：4PP035、4PP045、4PP081、4PP120、4PP151系列
- 端子：X20TB12、X20BM11
非常用型号可订货，货期根据原厂排期生产情况通常8~12周。
Q14：贝加莱 X67 分布式 I/O 适合什么场合？
X67 IP67防护等级，适合以下场合：
1. 汽车生产线：焊装车间多粉尘、油污环境；
2. 物流输送线：分散式执行机构，减少控制柜布线；
3. 户外设备：港口机械、风电、轨道交通；
4. 食品饮料：潮湿环境、CIP清洗区域；
5. 机器人外围：机器人周围的I/O就近接入。
X67可节省30~50%的控制柜内空间和现场布线工作量。
Q15：贝加莱产品价格为什么通常比通用品牌贵？
贝加莱定位中高端市场，价格高于通用品牌的原因：
1. 高端定位：在塑料机械、机器人、印刷机械等高端领域是常见选择；
2. 研发投入：奥地利研发团队，POWERLINK/Automation Studio持续投入；
3. 性能优势：采样周期400µs、控制回路50µs，运动控制精度高；
4. 认证齐全：CE/UL/cUL/KC等国际认证齐全；
5. 服务网络：全球60多个国家设有分支机构，技术支持完善。
对于性能要求高、批量稳定的项目，长期使用成本可控；对于预算敏感型项目，可考虑与西门子、三菱、欧姆龙等通用品牌做综合对比。
Q16：贝加莱 ACOPOS 伺服可以使用第三方电机吗？
ACOPOS伺服支持多种反馈协议（EnDat、HIPERFACE、SSI、增量编码器、旋转变压器等），可以驱动带这些反馈的第三方电机。但贝加莱主推ACOPOSmotor自有电机系列（参数芯片自动识别，开箱即用）。使用第三方电机时需要在Automation Studio中手动配置电机参数（电感、电阻、极对数等），调试时间较长，且无法享受"自动识别"功能带来的便利。建议关键项目使用ACOPOSmotor自有电机。
Q17：贝加莱 B&R 的中国技术支持怎么样？
贝加莱1996年进入中国，在上海、北京、广州、济南、西安、成都、沈阳、台湾设有办事处，并建立上海及各办事处技术培训中心。
Q18：采购贝加莱产品需要注意什么？
采购贝加莱产品建议：
1. 确认渠道：选择厂家办事处代理或原厂直采，避免买到翻新件；
2. 核对型号：完整型号含规格代码和硬件版本（如8V1090.00-2），不同版本可能不兼容；
3. 技术资料：索取选型手册、接线图、固件版本等；
4. 备件规划：关键项目建议预留5~10%的备件；
5. 技术支持：确认供应商能提供原厂级技术支持。
