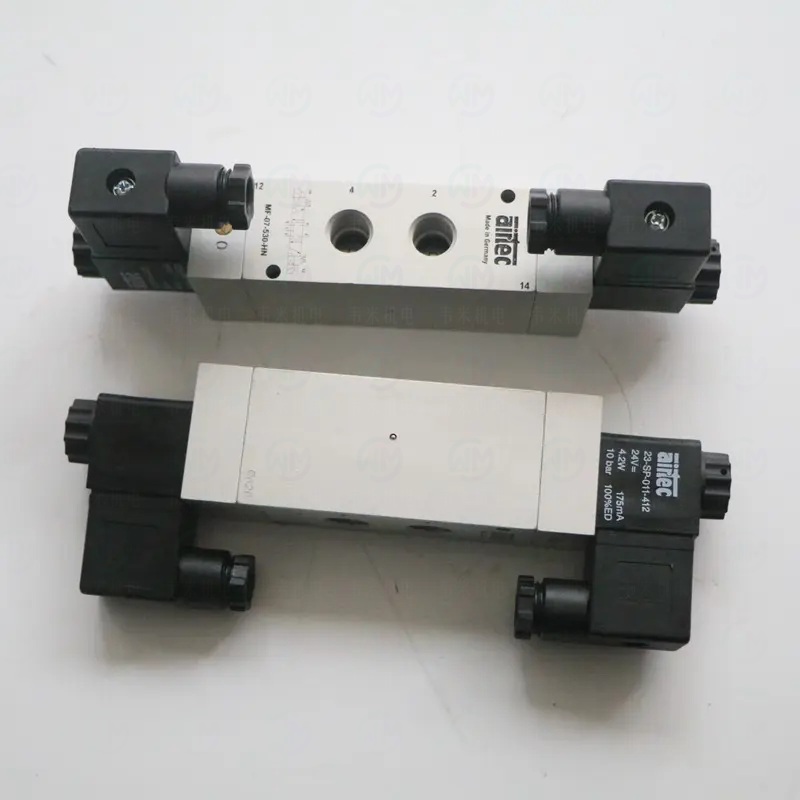

AIRTEC 气动阀 MF-07-530-HN
一、产品名称与定义
AIRTEC MF-07-530-HN 是 AIRTEC 旗下 MF 系列的一款 7通径双电磁控制气动换向阀，法兰连接。
| 中文名称 | AIRTEC MF系列7通径双电磁气动换向阀 |
| 英文名称 | AIRTEC MF Series 7-Port Double Solenoid Pneumatic Directional Control Valve |
| 别名 | AIRTEC MF-07-530-HN电磁阀、MF系列双电控阀、AIRTEC法兰连接电磁阀 |
| 通俗名称 | 双电磁气动阀、法兰连接阀、MF系列气动阀 |
| 产品分类 | 气动元件 > 气动阀 > 方向控制阀 > 双电磁换向阀 |
二、完整型号解读
以 MF-07-530-HN 为例，逐段解析如下
| 段 | 含义 | 说明 / 可选值 |
|---|---|---|
| MF | 系列代号 | MF系列，法兰连接电磁阀系列 |
| -07 | 通径尺寸 | 07 = 7通径（G3/8接口） |
| -530 | 阀芯功能和接线形式 | 530 = 双电磁控制，记忆型 |
| -HN | 线圈电压和接口类型 | HN = 直流24V，DIN 43650标准插头 |
线圈电压选项代码一览
| 代号 | 含义 | 适用场景 |
|---|---|---|
| HN | 直流24V，DIN插头 | 工业标准，通用性最强 |
| AC | 交流220V | 无需变压器，直接接入市电 |
| DC | 直流12V | 低压安全场合 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 通径 | 7通径 | - | G3/8接口 |
| 工作压力范围 | 0.15 ~ 1.0 | MPa | |
| 换向频率 | ≤ 4 | Hz | 视负载而定 |
| 响应时间 | ≤ 35 | ms | 通电到换向 |
| 工作介质 | 干燥压缩空气 | - | 需过滤至40μm以下 |
| 环境温度 | -10 ~ +50 | ℃ | |
| 电压 | DC 24V | V | HN型 |
| 功率 | 3.5 × 2 | W | 双线圈 |
| 防护等级 | IP65 | - | 带插头时 |
| 重量 | 约 0.5 | kg |
四、工作原理
AIRTEC MF-07-530-HN 是一种利用双电磁铁控制压缩空气流向的方向控制阀，具有记忆功能（断电后保持原位）。
工作过程
- 给线圈1通电，阀芯移动到第一位并自锁保持
- 切断线圈1电源，阀芯仍保持在第一位（记忆功能）
- 给线圈2通电，阀芯移动到第二位并自锁保持
- 切断线圈2电源，阀芯仍保持在第二位
提示：MF系列采用法兰连接，安装更牢固，适合振动大的场合。
五、使用用途
- 大型自动化生产线 —— 控制大缸径气缸，实现重型工件搬运
- 注塑机械 —— 控制模具开合、顶出机构
- 压铸设备 —— 控制锁模、顶出等大功率气动执行机构
- 冶金设备 —— 控制高温环境下的气动阀门
- 造纸机械 —— 控制大型辊筒升降、压力调节
六、应用行业
| 行业 | 典型设备 / 用途 |
| 汽车制造 | 车身焊接夹具、底盘装配线 |
| 机械制造 | 大型加工中心、龙门机床气动系统 |
| 冶金工业 | 连铸机、轧机气动控制 |
| 石油化工 | 阀门气动执行机构 |
| 橡胶机械 | 硫化机、挤出机气动控制 |
| 造纸工业 | 纸机气动系统、卷取控制 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 通径尺寸 | 根据气缸耗气量计算 | 气缸参数表 |
| 2 | 工作电压 | DC24V/AC220V等 | 控制系统电气设计 |
| 3 | 保持力矩 | 确认断电后保持能力 | 负载计算 |
| 4 | 工作环境温度 | 普通型或高温型 | 现场工况调查 |
| 5 | 安装方式 | 法兰连接/螺纹连接 | 设备布局要求 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 通径选小，流量不足 | 大缸径气缸动作缓慢 | 按耗气量×1.5倍安全系数选型 |
| 电压选错 | 线圈烧毁或无法吸合 | 核对控制系统电压，DC/AC不可混用 |
| 忽略保持力矩 | 断电后阀芯移位 | 确认负载，选用足够保持力矩的阀 |
| 安装方式选错 | 无法安装 | 确认安装方式，法兰/螺纹不可混用 |
7.3 同系列选型参考
| 型号 | 通径 | 适用场景 |
|---|---|---|
| MF-07-530-HN | 7通径 | 双电控记忆型，法兰连接 |
| MF-04-510-HN | 4通径 | 单电控型，法兰连接 |
| M-07-530-HN | 7通径 | 双电控型，螺纹连接 |
八、使用指南与技巧
8.1 安装注意事项
- 安装前确认管路已吹扫干净，无焊渣、铁锈等杂质
- 注意阀体上的气流方向箭头，不可装反
- 法兰连接应均匀拧紧螺栓，防止泄漏
- 确保电源电压与线圈额定电压一致
- 双线圈接线时注意极性（DC型）
- 插头插入后应锁紧，防止振动松脱
8.2 调试步骤
- 接通气源，确认进气压力在0.15~1.0MPa范围内
- 分别给线圈1和线圈2通电，检查阀芯动作
- 断电测试记忆功能，确认阀芯保持位置
- 检查各接口有无漏气（肥皂水检漏）
- 连续动作测试，确认换向可靠
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 阀不动作 | 线圈烧毁/电压不正常 | 测量线圈电阻，检查供电电压 |
| 记忆失效 | 弹簧疲劳/阀芯卡滞 | 更换弹簧，清洗阀体 |
| 漏气 | 密封件磨损/杂质卡滞 | 更换密封件，清洗阀体 |
| 单线圈不工作 | 线圈断路/插头接触不良 | 测量线圈电阻，检查插头 |
| 法兰泄漏 | 螺栓未均匀拧紧 | 按对角线顺序均匀拧紧螺栓 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 检查漏气 | 每月 | 用肥皂水检查各接口密封性 |
| 检查记忆功能 | 每季度 | 断电测试阀芯保持位置 |
| 清洗过滤器 | 每季度 | 清洗气源三联件过滤器滤芯 |
| 检查线圈 | 每半年 | 测量双线圈电阻，检查插头紧固 |
| 更换密封件 | 每年 | 更换阀内密封圈（视工况调整） |
| 检查法兰螺栓 | 每年 | 检查法兰连接螺栓是否松动 |
| 全面检修 | 每2年 | 拆解清洗，更换易损件 |
注意：以上维护周期为通用建议，具体请参照该型号官方《操作说明书》。恶劣工况（高温、高粉尘、频繁启停）下应缩短维护周期。
十、常见问题 FAQ
Q1: MF-07-530-HN的工作原理是什么？
MF-07-530-HN采用电磁控制方式，通过电磁线圈产生电磁力驱动阀芯换向，从而控制流体（压缩空气或液压油）的流动方向。该型号属于爱尔泰克系列电磁换向阀，具有响应快、可靠性高的特点。
Q2: MF-07-530-HN适用于哪些工况？
MF-07-530-HN适用于工业自动化设备、机床、注塑机、工程机械等需要方向控制的场景。具体适用压力、流量和介质请参照爱尔泰克官方技术样本，或联系韦米机电技术工程师确认。
Q3: 如何判断爱尔泰克电磁换向阀是否正常工作？
正常工作的爱尔泰克电磁换向阀应具备以下特征：通电后阀芯换向迅速（响应时间通常在几十毫秒内）、无异常噪音和振动、各接口无泄漏、线圈温度在允许范围内（一般低于80°C）。如出现动作迟缓、漏气或线圈过热，建议停机检查。
Q4: MF-07-530-HN的线圈电压有哪些选择？
爱尔泰克电磁换向阀通常提供多种线圈电压规格，常见有DC 12V、DC 24V、AC 110V、AC 220V等。MF-07-530-HN的具体电压规格请以实物标签或技术样本为准，选型时务必确认与控制系统匹配。
Q5: 安装爱尔泰克电磁换向阀时需要注意什么？
安装爱尔泰克电磁换向阀时应注意：1) 确认介质方向和接口对应关系；2) 避免杂质进入阀体，建议在进气/进油侧加装过滤器；3) 线圈安装方向应便于散热；4) 紧固力矩按照厂家要求，避免过紧损坏阀体；5) 首次使用前应进行动作测试。
Q6: MF-07-530-HN出现故障如何排查？
MF-07-530-HN常见故障排查：通电不动作→检查电源电压、线圈电阻、阀芯是否卡滞；换向迟缓→检查介质压力/流量是否不足、阀芯是否有杂质；泄漏→检查密封件是否老化、安装是否到位；线圈烧毁→检查电压是否匹配、是否长时间通电。如无法自行解决，请联系韦米机电技术支持。
Q7: 从韦米机电采购爱尔泰克产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应爱尔泰克系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 爱尔泰克电磁换向阀的质保期是多长？
韦米机电供应的爱尔泰克产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q9: MF-07-530-HN与其他型号如何区分选型？
选型爱尔泰克电磁换向阀时，需确认以下参数：通径大小、位数和通数（如二位三通、三位五通）、控制方式（单电控/双电控/气控）、线圈电压、连接方式（管式/板式/法兰式）、介质类型和温度范围。如不确定MF-07-530-HN是否适用，建议提供具体工况参数咨询韦米机电技术工程师。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
联系我们
有关 爱尔泰克 气动阀 MF-07-530-HN 的报价、库存及技术咨询，请与韦米机电取得联系：
询价热线：（+86）021-61116911 13524122975
邮箱：fred@wei-mi.com
韦米机电长期供应 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等国际知名品牌液压气动产品，原厂正品，技术支持到位。
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
