爱尔泰克气动阀MF-24-520-HN

AIRTEC 气动阀 MF-24-520-HN

一、产品名称与定义

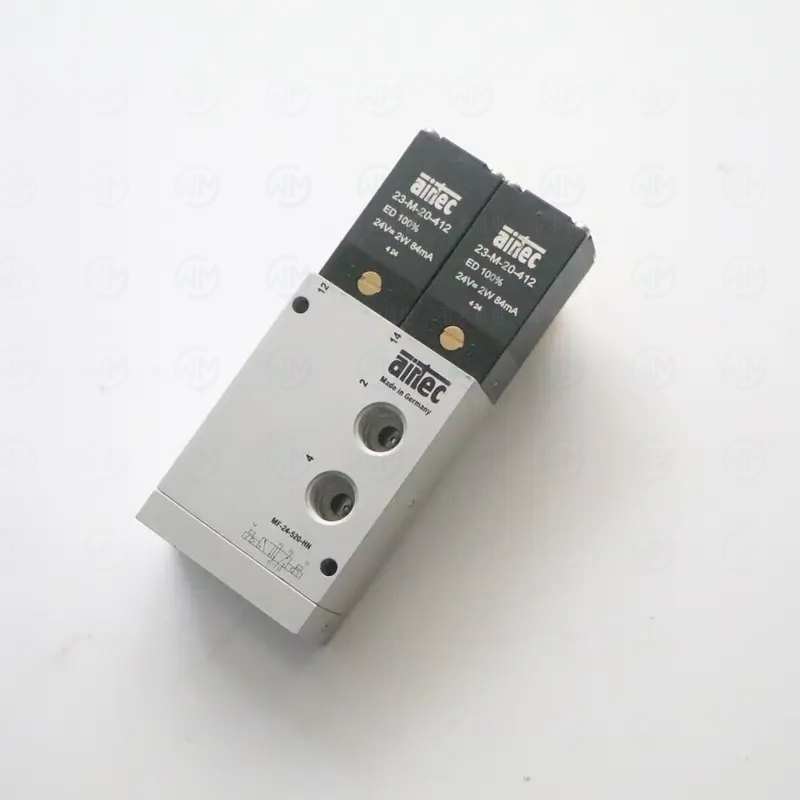

AIRTEC MF-24-520-HN 是 AIRTEC 旗下 MF 系列的一款 24通径双电磁控制气动换向阀，具有记忆功能。

二、完整型号解读

以 MF-24-520-HN 为例，逐段解析如下

线圈电压选项代码一览

三、技术参数

四、工作原理

AIRTEC MF-24-520-HN 是一种利用双电磁铁控制压缩空气流向的方向控制阀，具有记忆功能（断电后保持原位），适用于需要超大流量的场合。

工作过程

• 给线圈1通电，阀芯移动到第一位并自锁保持
• 切断线圈1电源，阀芯仍保持在第一位（记忆功能）
• 给线圈2通电，阀芯移动到第二位并自锁保持
• 切断线圈2电源，阀芯仍保持在第二位

提示：MF系列通径更大，流量系数(Cv值)比M系列高约60%，适合驱动更大缸径的气缸，且具有断电记忆功能。

五、使用用途

• 大型自动化生产线 —— 控制大缸径气缸，实现重型工件搬运，断电保持位置
• 注塑机械 —— 控制模具开合、顶出机构，确保安全
• 压铸设备 —— 控制锁模、顶出等大功率气动执行机构
• 冶金设备 —— 控制高温环境下的气动阀门，断电保持
• 造纸机械 —— 控制大型辊筒升降、压力调节

六、应用行业

七、选型适配技巧

7.1 选型前必须确认的参数

7.2 常见选型错误

7.3 同系列选型参考

八、使用指南与技巧

8.1 安装注意事项

• 安装前确认管路已吹扫干净，无焊渣、铁锈等杂质
• 注意阀体上的气流方向箭头，不可装反
• 电磁阀应直立安装，线圈朝上，避免雨水淋溅
• 确保电源电压与线圈额定电压一致
• 双线圈接线时注意极性（DC型）
• 大通径阀建议加装防震垫片
• 插头插入后应锁紧，防止振动松脱

8.2 调试步骤

• 接通气源，确认进气压力在0.2~1.0MPa范围内
• 分别给线圈1和线圈2通电，检查阀芯动作
• 断电测试记忆功能，确认阀芯保持位置
• 检查各接口有无漏气（肥皂水检漏）
• 连续动作测试，确认换向可靠
• 测试流量是否满足气缸速度要求

8.3 常见故障排查

九、维护保养要点

注意：以上维护周期为通用建议，具体请参照该型号官方《操作说明书》。恶劣工况（高温、高粉尘、频繁启停）下应缩短维护周期。

十、常见问题 FAQ

Q1: MF-24-520-HN的工作原理是什么？

MF-24-520-HN采用电磁控制方式，通过电磁线圈产生电磁力驱动阀芯换向，从而控制流体（压缩空气或液压油）的流动方向。该型号属于爱尔泰克系列电磁换向阀，具有响应快、可靠性高的特点。

Q2: MF-24-520-HN适用于哪些工况？

MF-24-520-HN适用于工业自动化设备、机床、注塑机、工程机械等需要方向控制的场景。具体适用压力、流量和介质请参照爱尔泰克官方技术样本，或联系韦米机电技术工程师确认。

Q3: 如何判断爱尔泰克电磁换向阀是否正常工作？

正常工作的爱尔泰克电磁换向阀应具备以下特征：通电后阀芯换向迅速（响应时间通常在几十毫秒内）、无异常噪音和振动、各接口无泄漏、线圈温度在允许范围内（一般低于80°C）。如出现动作迟缓、漏气或线圈过热，建议停机检查。

Q4: MF-24-520-HN的线圈电压有哪些选择？

爱尔泰克电磁换向阀通常提供多种线圈电压规格，常见有DC 12V、DC 24V、AC 110V、AC 220V等。MF-24-520-HN的具体电压规格请以实物标签或技术样本为准，选型时务必确认与控制系统匹配。

Q5: 安装爱尔泰克电磁换向阀时需要注意什么？

安装爱尔泰克电磁换向阀时应注意：1) 确认介质方向和接口对应关系；2) 避免杂质进入阀体，建议在进气/进油侧加装过滤器；3) 线圈安装方向应便于散热；4) 紧固力矩按照厂家要求，避免过紧损坏阀体；5) 首次使用前应进行动作测试。

Q6: MF-24-520-HN出现故障如何排查？

MF-24-520-HN常见故障排查：通电不动作→检查电源电压、线圈电阻、阀芯是否卡滞；换向迟缓→检查介质压力/流量是否不足、阀芯是否有杂质；泄漏→检查密封件是否老化、安装是否到位；线圈烧毁→检查电压是否匹配、是否长时间通电。如无法自行解决，请联系韦米机电技术支持。

Q7: 从韦米机电采购爱尔泰克产品有哪些保障？

上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应爱尔泰克系列产品，保证所有产品均为原装正品，并提供一年质保服务。

Q8: 爱尔泰克电磁换向阀的质保期是多长？

韦米机电供应的爱尔泰克产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。

Q9: MF-24-520-HN与其他型号如何区分选型？

选型爱尔泰克电磁换向阀时，需确认以下参数：通径大小、位数和通数（如二位三通、三位五通）、控制方式（单电控/双电控/气控）、线圈电压、连接方式（管式/板式/法兰式）、介质类型和温度范围。如不确定MF-24-520-HN是否适用，建议提供具体工况参数咨询韦米机电技术工程师。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

联系我们

有关 爱尔泰克 气动阀 MF-24-520-HN 的报价、库存及技术咨询，请与韦米机电取得联系：

询价热线：（+86）021-61116911     13524122975

邮箱：fred@wei-mi.com

韦米机电长期供应 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等国际知名品牌液压气动产品，原厂正品，技术支持到位。

本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。

更新日期：2026年5月
