- 产品名称：
力士乐电磁阀3WE6A6X/EG24N9K4
- 所属类别：
产品简述
力士乐电磁阀3WE6A6X/EG24N9K4是上海韦米机电设备有限公司主营现货之一，联系电话：（+86）13524122975 E-mail：fred@wei-mi.com
欢迎来电咨询或微信在线联系！

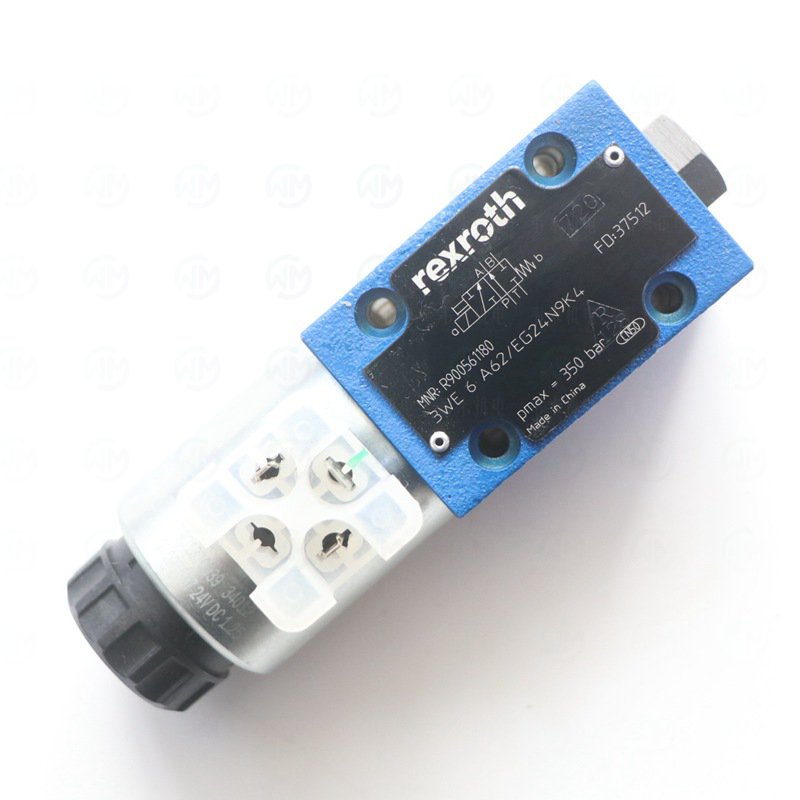

REXROTH 电磁阀 R900561180 3WE6A6X/EG24N9K4
REXROTH R900561180 3WE6A6X/EG24N9K4 是博世力士乐（Bosch Rexroth）旗下 3WE6 系列电磁换向阀的一款具体型号，采用 6 通径板式安装结构，适用于液压系统中油路方向的切换控制。
| 中文名称 | 电磁换向阀 |
| 英文名称 | Solenoid Operated Directional Control Valve |
| 别名 | 电磁方向阀、电磁控制换向阀、6通径电磁阀 |
| 通俗名称 | 换向阀、电磁阀、6通径阀 |
| 产品分类 | 液压控制元件 > 方向控制阀 > 电磁换向阀 > 6通径板式阀 |
二、型号含义解读
以 3WE6A6X/EG24N9K4 为例，逐段解析如下
| 段 | 含义 | 说明 |
|---|---|---|
| 3 | 阀位数量 | 3=三位（三位四通） |
| WE | 产品类型 | WE=电磁换向阀 |
| 6 | 通径 | 6=6 通径（NG6） |
| A | 阀位机能 | A=中位机能 A 型（P→A，B→T 封闭） |
| 6X | 系列代号 | 6X=6X 系列（内部结构版本） |
| EG24 | 电磁铁电压 | EG24=直流 24V |
| N9 | 电磁铁接线方式 | N9=带指示灯的标准插头 |
| K4 | 手动应急操作 | K4=带手动应急操作按钮 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 通径 | 6 | mm | NG6 板式安装 |
| 阀位数 | 3 | - | 三位四通 |
| 中位机能 | A | - | P→A/B 单向 |
| 额定流量 | 约 60 | L/min | 视压差而定 |
| 额定压力 | 315 | bar | 油口 P/A/B |
| 最大压力 | 350 | bar | 短时允许 |
| 工作电压 | DC 24V | V | 直流供电 |
| 电磁铁功率 | 约 30 | W | - |
| 响应时间 | 约 30~50 | ms | 通电→切换完成 |
| 工作介质 | HL、HLP 液压油 | - | ISO VG 32~46 |
| 工作温度 | -30 ~ +80 | °C | 环境温度 |
| 安装方式 | 板式（NG6） | - | ISO 4401-03-02-0-05 |
| 重量 | 约 1.5 | kg | - |
四、工作原理
3WE6 电磁换向阀的工作原理是通过电磁铁通电产生的电磁力推动阀芯移动，从而改变液压油流动方向。
工作过程
- 电磁铁 a 通电 → 阀芯向 b 侧移动 → P 口通 A 口，B 口通 T 口
- 电磁铁 b 通电 → 阀芯向 a 侧移动 → P 口通 B 口，A 口通 T 口
- 两电磁铁均断电 → 阀芯在复位弹簧作用下回到中位（A 型：P→A/B 封闭）
- 断电时可通过手动应急按钮（K4）操作阀芯，方便调试和应急
五、使用用途
REXROTH 3WE6A6X/EG24N9K4 电磁换向阀主要用于
| - 液压缸方向控制 | 驱动液压缸伸出/缩回 |
| - 液压马达正反转 | 控制马达旋转方向 |
| - 液压回路切换 | 切换不同工作回路 |
| - 自动化设备换向控制 | 机床、注塑机等自动循环动作 |
- 需要中位截止（A 型机能）的液压系统
六、应用行业
| 行业 | 典型设备/用途 |
| 机床 | 数控机床、液压冲床的方向控制 |
| 塑料机械 | 注塑机、挤出机、吹塑机液压换向 |
| 工程机械 | 小型挖掘机、叉车液压控制 |
| 冶金 | 轧机辅助液压系统 |
| 船舶海工 | 甲板机械液压换向 |
| 试验设备 | 材料试验机、疲劳试验机 |
| 农业机械 | 收割机、播种机液压换向 |
七、选型适配技巧
8.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 中位机能 | 确认系统断电时油路状态需求 | 查看液压原理图 |
| 2 | 工作电压 | DC24V/AC230V/AC110V 等 | 确认电源规格 |
| 3 | 流量需求 | 系统执行元件所需流量 | 计算或查阅原理图 |
| 4 | 安装面标准 | NG6 板式安装面尺寸 | 确认安装空间 |
8.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 中位机能选错 | 断电时执行元件意外动作 | 根据安全需求选型 |
| 电压不匹配 | 电磁铁烧毁或吸力不足 | 严格匹配工作电压 |
| 流量超出额定值 | 压降过大、发热 | 按实际流量校核 |
8.3 同系列阀位机能参考
| 机能代号 | 断电中位状态 | 适用场景 |
|---|---|---|
| A | P→A/B 封闭 | 需断电保持位置的场合 |
| B | P→T，A→B 封闭 | 卸载回路 |
| C | P→B，A→T | 一般换向 |
| D | P→A，B→T | 一般换向 |
| E | P→A/B 通 T | 卸荷型中位 |
| G | P→A/B 封闭，A→T 封闭，B→T 封闭 | 全封闭 |
| H | P→A→B→T 互通 | 中位卸荷 |
| J | P→A，B 封闭，T 封闭 | 单通型 |
| Y | P 封闭，A→B→T | 浮动型 |
八、使用指南与技巧
9.1 安装注意事项
- 安装前确认安装面清洁、无毛刺
- 紧固螺栓力矩按 NG6 标准（约 5-8 Nm）
- 检查 O 型圈完好，安装在 O 型圈槽内
- 电磁铁接线前确认电压规格，不可接错电源
- 首次运行前将系统排气
9.2 调试步骤
- 确认液压油清洁度达标
- 手动操作应急按钮，检查阀芯动作是否顺畅
- 通电测试，分别通电 a 端和 b 端，检查换向功能
- 监测电磁铁温度，长时间通电不应过热
9.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 阀芯不换向 | 电磁铁烧毁/电压不足 | 测电阻，检查供电电压 |
| 换向缓慢 | 油液粘度过大/阀芯卡滞 | 检查油温，清洗阀芯 |
| 电磁铁过热 | 电压过高/持续通电超时 | 检查电压，确认工作制 |
| 泄漏 | O 型圈老化/安装面不平 | 更换密封圈，检查安装面 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 电磁铁检查 | 每月 | 检查线圈电阻、外观 |
| 密封检查 | 每季度 | 检查安装面无渗油 |
| 手动应急按钮 | 每季度 | 试操作确认功能正常 |
| 清洁 | 每半年 | 清洁阀体表面油污 |
| 全面检修 | 每2年 | 更换密封件、检查阀芯磨损 |
十、常见问题 FAQ
Q1: 3WE6A6X/EG24N9K4的工作原理是什么？
3WE6A6X/EG24N9K4采用电磁控制方式，通过电磁线圈产生电磁力驱动阀芯换向，从而控制流体（压缩空气或液压油）的流动方向。该型号属于力士乐系列电磁换向阀，具有响应快、可靠性高的特点。
Q2: 3WE6A6X/EG24N9K4适用于哪些工况？
3WE6A6X/EG24N9K4适用于工业自动化设备、机床、注塑机、工程机械等需要方向控制的场景。具体适用压力、流量和介质请参照力士乐官方技术样本，或联系韦米机电技术工程师确认。
Q3: 如何判断力士乐电磁换向阀是否正常工作？
正常工作的力士乐电磁换向阀应具备以下特征：通电后阀芯换向迅速（响应时间通常在几十毫秒内）、无异常噪音和振动、各接口无泄漏、线圈温度在允许范围内（一般低于80°C）。如出现动作迟缓、漏气或线圈过热，建议停机检查。
Q4: 3WE6A6X/EG24N9K4的线圈电压有哪些选择？
力士乐电磁换向阀通常提供多种线圈电压规格，常见有DC 12V、DC 24V、AC 110V、AC 220V等。3WE6A6X/EG24N9K4的具体电压规格请以实物标签或技术样本为准，选型时务必确认与控制系统匹配。
Q5: 安装力士乐电磁换向阀时需要注意什么？
安装力士乐电磁换向阀时应注意：1) 确认介质方向和接口对应关系；2) 避免杂质进入阀体，建议在进气/进油侧加装过滤器；3) 线圈安装方向应便于散热；4) 紧固力矩按照厂家要求，避免过紧损坏阀体；5) 首次使用前应进行动作测试。
Q6: 3WE6A6X/EG24N9K4出现故障如何排查？
3WE6A6X/EG24N9K4常见故障排查：通电不动作→检查电源电压、线圈电阻、阀芯是否卡滞；换向迟缓→检查介质压力/流量是否不足、阀芯是否有杂质；泄漏→检查密封件是否老化、安装是否到位；线圈烧毁→检查电压是否匹配、是否长时间通电。如无法自行解决，请联系韦米机电技术支持。
Q7: 从韦米机电采购力士乐产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应力士乐系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 力士乐电磁换向阀的质保期是多长？
韦米机电供应的力士乐产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q9: 3WE6A6X/EG24N9K4与其他型号如何区分选型？
选型力士乐电磁换向阀时，需确认以下参数：通径大小、位数和通数（如二位三通、三位五通）、控制方式（单电控/双电控/气控）、线圈电压、连接方式（管式/板式/法兰式）、介质类型和温度范围。如不确定3WE6A6X/EG24N9K4是否适用，建议提供具体工况参数咨询韦米机电技术工程师。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
联系我们
有关 力士乐 电磁阀 3WE6A6X/EG24N9K4 的报价、库存及技术咨询，请与韦米机电取得联系：
询价热线：（+86）021-61116911 13524122975
邮箱：fred@wei-mi.com
韦米机电长期供应 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等国际知名品牌液压气动产品，原厂正品，技术支持到位。
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
更新日期：2026年5月
