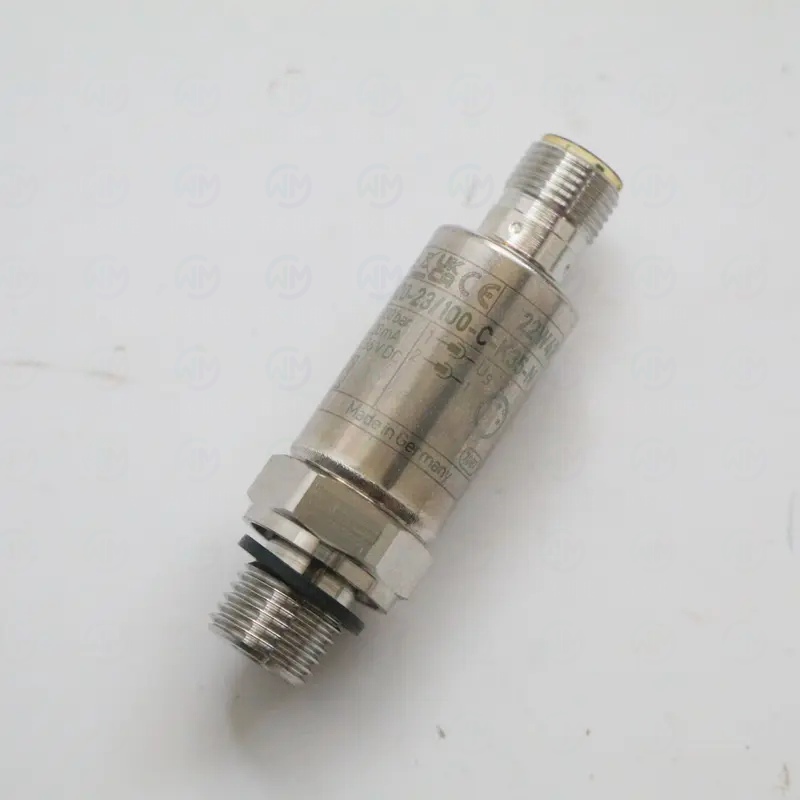

REXROTH 压力传感器 HM20-2X/100-C-K35-N
REXROTH HM20-2X/100-C-K35-N 是博世力士乐（Bosch Rexroth）旗下 HM20 系列压力传感器的一款具体型号，测量范围 0~100 bar，输出电流信号，用于液压系统连续压力监测。
| 中文名称 | 压力传感器 |
| 英文名称 | Pressure Transmitter / Pressure Sensor |
| 别名 | 压力变送器、液压压力传感器 |
| 通俗名称 | 力士乐压力传感器、HM20传感器 |
| 产品分类 | 液压传动元件 > 传感器/开关 > 压力传感器 > 工业型 |
二、型号含义解读
以 HM20-2X/100-C-K35-N 为例，逐段解析如下
| 段 | 含义 | 说明 |
|---|---|---|
| HM20 | 产品系列代号 | HM=压力传感器，20=标准工业系列 |
| 2X | 系列代号 | 20~29系列 |
| 100 | 测量范围 | 0~100 bar |
| C | 输出信号类型 | C=电流信号 4~20mA |
| K35 | 电气连接方式 | K35=带插头连接（M12×1） |
| N | 特殊配置 | N=标准配置（无特殊要求） |
输出信号类型
| 代号 | 输出信号 | 说明 |
|---|---|---|
| C | 4~20mA | 两线制电流，最常用 |
| H | 0~10V | 电压信号 |
| F | 0~20mA | 电流信号 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 测量范围 | 0~100 | bar | - |
| 过压能力 | 最高 400 | bar | 短时允许 |
| 精度等级 | ≤±0.5% | FS | 满量程 |
| 输出信号 | 4~20 | mA | 两线制 |
| 供电电压 | 8~28 | V DC | - |
| 负载电阻 | ≤(U-8)/0.02 | Ω | U=供电电压 |
| 响应时间 | ≤1 | ms | - |
| 回差 | ≤0.1% | FS | - |
| 工作温度 | -20 ~ +85 | °C | 介质温度 |
| -40 ~ +100 | °C | 环境温度 | |
| 防护等级 | IP 65 | - | 带插头 |
| 螺纹接口 | G1/4 | - | 标准 |
| 重量 | 约 0.15 | kg | - |
四、工作原理
HM20-2X/100-C-K35-N 压力传感器通过压阻式测量原理将液压压力转换为标准电流信号。
工作过程
- 液压油作用在传感器的测量膜片上
- 压力使膜片产生微小形变
- 膜片上的压阻元件（应变片）阻值发生变化
- 桥路输出电压信号
- 信号调理电路将电压转换为 4~20mA 标准电流信号
- 电流信号通过两线制方式传输至 PLC 或显示仪表
- 4mA 对应 0 bar，20mA 对应 100 bar（线性关系）
五、使用用途
HM20-2X/100-C-K35-N 主要用于以下场景
- 液压系统压力监测 —— 实时监测系统工作压力
- 注塑机压力闭环控制 —— 注射压力、保压压力精确控制
- 试验机压力测量 —— 材料试验机压力数据采集
- 压机压力监测 —— 液压机、冲压机压力闭环
- 液压站远程监控 —— 通过4~20mA信号实现远程监测
- 伺服液压系统 —— 压力反馈信号
六、应用行业
| 行业 | 典型设备/用途 |
| 塑料机械 | 注塑机、吹塑机、挤出机 |
| 机床 | 数控机床、液压冲床 |
| 冶金 | 轧机、矫直机 |
| 试验设备 | 材料试验机、疲劳试验机 |
| 工程机械 | 挖掘机、装载机液压监测 |
| 船舶 | 舵机、锚机压力监测 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 测量范围 | 设定值在量程的30%~70%为好 | 查看系统工作压力 |
| 2 | 输出信号 | 4~20mA（C）还是0~10V（H） | 确认PLC/仪表输入 |
| 3 | 接口螺纹 | G1/4或其他 | 查看安装位置 |
| 4 | 供电电压 | 确认系统供电（通常24V DC） | 查看电气图纸 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 测量范围选得过小 | 传感器过压损坏 | 按1.5~2倍选型 |
| 信号类型不匹配 | 无法接入系统 | 确认PLC输入类型 |
| 忽略介质温度 | 传感器漂移 | 确认介质温度范围 |
7.3 同系列选型参考
| 型号 | 测量范围(bar) | 输出信号 | 适用场景 |
|---|---|---|---|
| HM20-2X/100-C-K35-N | 0~100 | 4~20mA | 本型号 |
| HM20-2X/250-C-K35 | 0~250 | 4~20mA | 中压系统 |
| HM20-2X/400-C-K35 | 0~400 | 4~20mA | 高压系统 |
| HM20-2X/250-H-K35 | 0~250 | 0~10V | 电压输出型 |
八、使用指南与技巧
8.1 安装注意事项
- 安装螺纹为 G1/4，使用密封胶带或密封胶
- 避免安装在振动过大的位置
- 电气接线：红线=电源+，黑线=信号+（两线制）
- 信号线应使用屏蔽双绞线，屏蔽层单端接地
- 传感器接地必须良好
8.2 调试步骤
- 断电状态下连接电气线路
- 通电，无压力时输出应为 4mA
- 施加已知压力，用万用表测量电流
- 验证 P-I 线性：P(bar) = (I-4)×100/16
- 在系统工作压力下验证读数准确性
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 无输出（0mA） | 供电电压不足/接线断 | 测量供电电压 |
| 输出偏低 | 供电电压偏低/介质温度高 | 检查供电和温度 |
| 输出偏高 | 零点漂移/干扰 | 重新调零，检查接地 |
| 输出波动 | 电磁干扰/接线松动 | 加强屏蔽和接地 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 外观检查 | 每周 | 检查有无外部损伤 |
| 零点检查 | 每月 | 无压时输出应为4mA |
| 接线检查 | 每季度 | 检查接线是否松动 |
| 精度校验 | 每年 | 用标准压力源校验 |
注意：压力传感器属精密仪表，严禁超量程使用。
十、常见问题 FAQ
Q1: HM20-2X/100-C-K35-N的测量范围和精度是多少？
HM20-2X/100-C-K35-N为力士乐压力传感器，具体测量范围（如0-400 bar）和精度等级（如±0.5% FS）请参照产品铭牌或力士乐官方技术样本。选型时应确保被测压力在传感器量程的20%-80%范围内，以获得最佳测量精度。
Q2: HM20-2X/100-C-K35-N的输出信号类型是什么？
力士乐压力传感器常见输出信号包括：4-20mA电流信号、0-10V电压信号、数字接口（如IO-Link）等。HM20-2X/100-C-K35-N的具体输出类型取决于订货代码中的电气连接部分，选型时需确认与PLC或控制器的输入接口匹配。
Q3: 压力传感器安装时有哪些注意事项？
安装力士乐压力传感器时应注意：1) 取压点应选在介质流动平稳处，避免涡流和气泡影响；2) 螺纹接口需使用合适的密封方式（如密封圈或生料带），避免过拧损坏螺纹；3) 电气接口防护等级需满足现场环境要求；4) 避免传感器受到机械冲击和振动。
Q4: HM20-2X/100-C-K35-N的电气连接方式是什么？
HM20-2X/100-C-K35-N的电气连接方式请参照订货代码中的电气接口部分。常见有M12插头、DIN接头、直接出线等方式。接线时务必确认电源极性和信号定义，避免因接线错误损坏传感器。
Q5: 压力传感器出现信号漂移或不准如何处理？
信号漂移可能原因：温度变化导致零点漂移、安装应力影响、介质结晶或沉积污染膜片、供电电压不稳定。建议定期校准零点，检查安装方式是否造成应力，确认介质清洁度，必要时拆下清洗或更换。
Q6: HM20-2X/100-C-K35-N适用于哪些介质？
HM20-2X/100-C-K35-N通常适用于液压油、水基液压液、空气等兼容介质。具体介质兼容性请参照力士乐技术样本中的材质说明。不兼容介质可能导致传感器损坏或测量不准。
Q7: 从韦米机电采购力士乐产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应力士乐系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 力士乐压力传感器的质保期是多长？
韦米机电供应的力士乐产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q9: 如何校准力士乐压力传感器？
校准力士乐压力传感器通常需要标准压力源和精密压力表。基本步骤：1) 在零压状态下校准零点输出；2) 施加满量程压力校准满度输出；3) 检查中间点线性度。如无专业设备，建议联系韦米机电或力士乐正规服务机构进行校准。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
