日本SMC气缸选型浅析
一、为什么选择SMC气缸？
SMC（ SMC Corporation）是气动元件制造商，1959年成立于日本东京，年销售额超过50亿美元，产品涵盖气缸、电磁阀、气源处理设备等全系列气动元件。SMC以丰富的产品线、卓越的品质和极具竞争力的价格著称，在全球气动市场占有率超过30%，是工业自动化领域应用较为的气动品牌之一。
SMC气缸的优势在于其产品规格极其齐全，从微型气缸（缸径2mm）到大型气缸（缸径320mm），从标准气缸到无杆气缸、旋转气缸、夹紧气缸，几乎覆盖所有气动应用场景。SMC产品以标准化、模块化设计著称，各种安装附件、传感器、缓冲器等配件齐全，便于选型和系统集成。同时SMC在全球设有完善的销售和服务网络，在中国设有多个工厂和研发中心，供货周期短，技术支持响应快。
典型应用行业
自动化设备：小型装配机、检测设备、半导体设备
电子制造：SMT贴片机、焊接设备、精密定位
包装机械：填充机、封口机、贴标机、裹包机
机床设备：工件夹具、刀具更换、冷却喷淋
印刷机械：送纸机构、印刷对位、收纸堆叠
汽车制造：零部件装配、焊接夹具、检测设备
食品医药：灌装线、包装设备、洁净室设备

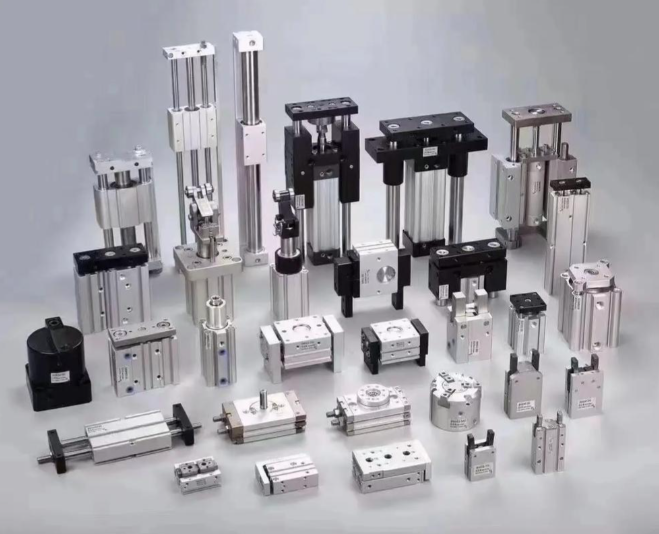

二、SMC气缸产品分类
2.1 标准气缸（ISO/IDEC系列）
SMC标准气缸符合ISO 15552（DSBC对应）、ISO 6432（DSNU对应）等国际标准，安装尺寸与国际品牌互换，方便用户选型替代。
| 系列 | 缸径 | 行程范围 | 最大压力 | 对应标准 |
|---|---|---|---|---|
| CM2 | 20~40 mm | 25~500 mm | 10 bar | ISO 15552 |
| CG1 | 20~100 mm | 25~1000 mm | 10 bar | ISO 15552 |
| MB | 32~125 mm | 25~2000 mm | 10 bar | ISO 15552，重型 |
| CA2 | 32~100 mm | 25~500 mm | 10 bar | ISO 15552，原CM2升级 |
2.2 微型气缸（CQ2/MY系列）
SMC微型气缸以CQ2系列为代表，是全球销量最大的紧凑型气缸系列，缸径从12mm到100mm，总长短，结构紧凑，安装灵活。
| 系列 | 缸径 | 行程范围 | 最大压力 | 特点 |
|---|---|---|---|---|
| CQ2-12~25 | 12~25 mm | 5~100 mm | 7 bar | 超紧凑，双作用 |
| CQ2-32~100 | 32~100 mm | 5~200 mm | 10 bar | 标准紧凑型，配件丰富 |
| CQM | 12~25 mm | 5~50 mm | 7 bar | 薄型，缸筒更短 |
| MY1 | 16~63 mm | 10~300 mm | 7 bar | 导杆气缸，一体导向 |
2.3 无杆气缸（CY/MRL系列）
SMC无杆气缸通过磁耦合实现活塞与滑块的非接触传动，特别适合长行程和空间受限的应用。
| 系列 | 缸径 | 行程范围 | 最大压力 | 特点 |
|---|---|---|---|---|
| CY1B | 6~63 mm | 10~1500 mm | 7 bar | 基本型，无导轨 |
| CY1S | 6~40 mm | 10~1500 mm | 7 bar | 带导轨，高刚性 |
| MCRH | 10~40 mm | 50~800 mm | 7 bar | 滑动型，承载能力强 |
| MDRQ | 16~40 mm | 100~2000 mm | 7 bar | 内置导轨，精密型 |
2.4 特殊气缸
| 系列 | 类型 | 特点 |
|---|---|---|
| MSQ | 摆动气缸 | 叶片式摆动，角度±90°/±100°/±180° |
| MK | 夹紧气缸 | 双臂夹持，用于焊接夹具 |
| MRQ | 旋转气缸 | 齿轮齿条式，旋转±90°/±180° |
| 10-Y | 迷你气缸 | 缸径2~10mm，超微型 |
三、如何正确选型？
3.1 选型关键参数确认
| 序号 | 参数 | 说明 | 确定方式 |
|---|---|---|---|
| 1 | 缸径 | 决定输出力大小 | 负载÷0.25÷工作压力 |
| 2 | 行程 | 活塞运动距离 | 工艺动作需要 |
| 3 | 安装形式 | 前端/脚架/法兰等 | 设备结构 |
| 4 | 磁性开关 | 位置检测需求 | 自动控制需要 |
| 5 | 缓冲类型 | 橡胶/气缓冲/液压 | 负载惯量 |
3.2 SMC气缸出力表（6 bar工作压力）
| 缸径(mm) | 推力(N) | 拉力(N) | 适用负载(kg) |
|---|---|---|---|
| 20 | 188 | 158 | ≤15 |
| 25 | 295 | 247 | ≤25 |
| 32 | 483 | 415 | ≤40 |
| 40 | 754 | 649 | ≤65 |
| 50 | 1178 | 1013 | ≤100 |
| 63 | 1870 | 1680 | ≤160 |
| 80 | 3016 | 2720 | ≤260 |
四、常见问题 FAQ
Q1：CQ2和CM2气缸有什么区别？
CQ2是SMC最经典的紧凑型气缸，缸径从12mm到100mm，总长非常短，安装灵活，特别适合空间受限的场合。CM2是符合ISO 15552标准的标准气缸，总长比CQ2长，但安装尺寸标准化、互换性强，可直接替代其他ISO标准气缸。简单来说：CQ2更紧凑，CM2更标准。选择依据：空间受限选CQ2，需要标准化互换选CM2。
Q2：SMC气缸如何安装磁性开关？
SMC气缸安装磁性开关需要满足两个条件：气缸必须带有磁性活塞（即型号中带"N"或"V"的版本）；开关需要配套卡轨夹具固定在气缸沟槽上。D-M9系列和D-A9系列是SMC最常用的磁性开关，D-M9是导线引出型（线长0.5~5m可选），D-A9是插头型（方便快速插拔）。安装时将开关夹具卡入气缸的传感器沟槽，调节开关位置到需要的检测点，拧紧夹具螺栓即可。调试时给气缸通气，观察开关LED指示灯是否在活塞到达时点亮。
Q3：SMC气缸可以用在食品行业吗？
SMC有专门的食品行业用气缸系列。CG5系列采用不锈钢材质，密封件符合FDA标准，可用于食品接触应用。对于非接触式的食品机械（如包装机械），普通CM2/CQ2气缸在做好防护的情况下也可使用。选型时需确认：缸筒和活塞杆材质（不锈钢或硬镀铬钢）、密封材料（是否符合FDA）、润滑脂类型（食品级或无硅）、防护等级。SMC还提供IP65以上防护等级的气缸，适用于冲洗环境。
五、完整型号解读
以下以 CDQ2B50-100DZ-M9N 为例说明型号含义：
| 型号段 | 含义 | 说明 |
|---|---|---|
| CDQ2B | 系列名称 | C=双作用，D=单出轴，Q2=紧凑型，B=导杆型 |
| 50 | 缸径 | 50mm缸径 |
| 100 | 行程 | 100mm行程 |
| DZ | 缓冲类型 | DZ=双侧气缓冲可调 |
| M9N | 磁性开关 | M9N=3线NPN输出LED型 |
六、维护保养要点
| 维护项目 | 周期 | 内容 |
|---|---|---|
| 外观检查 | 每月 | 活塞杆表面状态，有无磕伤锈蚀 |
| 动作检查 | 每季度 | 速度是否正常，有无爬行 |
| 密封更换 | 每年或泄漏时 | 使用SMC原厂密封套件 |
本文技术参数来源于品牌官方样本及行业通用标准，仅供参考选型使用。最终选型请以官方最新版本为准。
