Duplomatic（迪普马）电磁换向阀全系列选型攻略

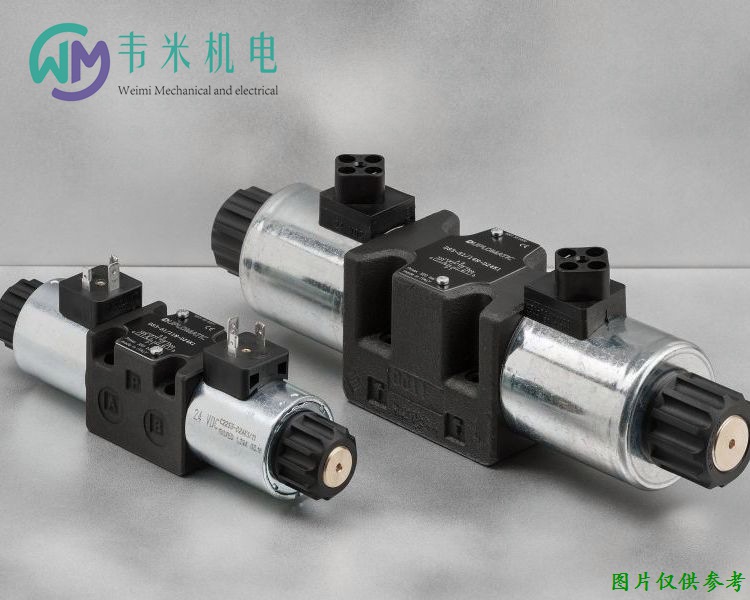

Duplomatic 液压电磁换向阀系列 | 意大利精密液压技术 ; 直动式、先导式、电液控制 全覆盖使用指南
一、Duplomatic（迪普马）电磁换向阀是什么？
Duplomatic（迪普马）是一家总部位于意大利莱尼亚诺（Legnano）的液压元件制造商，成立于 1952 年，在液压阀、泵、比例阀等产品领域拥有较长的生产历史。Duplomatic 电磁换向阀主要用于控制液压系统中油液的流动方向、接通或切断油路，是工业液压系统的基础控制元件之一。
电磁换向阀通过电磁铁推动阀芯移动，实现不同油口之间的连通或关闭，从而改变液压执行元件（液压缸、液压马达）的运动方向。Duplomatic 电磁换向阀产品覆盖直动式小流量阀到先导式大流量阀，符合 ISO 4401 和 CETOP 标准，可与同规格主流品牌产品互换安装。
Duplomatic 电磁换向阀主要特点：
意大利原厂生产：产品在意大利设计制造，符合欧洲工业标准
符合 ISO 4401 / CETOP 安装标准：安装尺寸标准化，便于与主流品牌互换
湿式电磁铁结构：电磁铁线圈浸于油液中工作，有助于散热并延长使用寿命
可互换线圈：不同电压规格的线圈可快速更换，便于维护和库存管理
系列覆盖较全：从 NG6 紧凑型到 NG32 大流量均有对应产品
主要应用行业与设备：
| 应用行业 | 典型设备/用途 |
|---|---|
| 塑料机械 | 注塑机、吹塑机、中空成型机、挤出机 |
| 金属加工机床 | CNC 加工中心、液压夹具、冲剪设备 |
| 压力与锻压机械 | 液压压力机、折弯机、剪板机 |
| 工程机械 | 挖掘机、装载机、混凝土泵车 |
| 冶金与钢铁 | 轧机、连铸机、电炉倾动 |
| 船舶与海洋工程 | 舵机、锚机、绞车、舱口盖 |
| 自动化产线 | 装配线、机器人工作站、包装机械 |
二、Duplomatic 电磁换向阀产品分类
2.1 直动式电磁换向阀 ; 中小流量控制
直动式阀通过电磁铁直接推动阀芯换向，结构紧凑、响应较快，适用于中小流量液压系统。Duplomatic 提供 DS3（NG6）、DS5（NG10）、DL3（紧凑型 NG6）三大直动阀系列。
| 系列 | 安装标准 | 通径 | 最大压力 | 最大流量 | 核心特点 |
|---|---|---|---|---|---|
| DS3 | ISO 4401-03 / CETOP 03 | NG6 | 350 bar | 100 L/min | 标准直动式，3 通/4 通可选，弹簧复位或机械定位 |
| DS5 | ISO 4401-05 / CETOP 05 | NG10 | 320 bar | 150 L/min | 大流量直动式，可选固定/可调软切换装置 |
| DL3 | ISO 4401-03 / CETOP 03 | NG6 | 280 bar | 50 L/min | 紧凑型直动式，外观小巧，适合安装空间受限场合 |
2.2 先导式 / 电液换向阀 ; 大流量控制
当系统流量超过 150 L/min 时，直动式阀的电磁铁推力通常不足以直接推动阀芯。此时使用先导式结构，由小通径先导阀控制大通径主阀芯换向，实现大流量控制。
| 系列 | 安装标准 | 通径 | 最大压力 | 最大流量 | 核心特点 |
|---|---|---|---|---|---|
| DSP7 | ISO 4401-06/07/08 | NG16 / NG25 / NG32 | 350 bar | 300 ~ 700 L/min | 先导式大流量电磁换向阀，可配内部/外部先导供油 |
| E4P4 | ISO 4401-05 | NG10 | 420 bar | 150 L/min | 4 通电磁换向阀，高压设计，可选防腐蚀等级 |
| E5P4 | ISO 4401-07 | NG16 | 420 bar | 300 L/min | 4 通大流量高压电磁换向阀，适合中高压工况 |
2.3 特殊功能版本选择
| 功能版本 | 适用系列 | 功能说明 | 适用场景 |
|---|---|---|---|
| 软切换型 | DS5 | 固定或可调式阀芯延时装置，减缓换向速度 | 需降低液压冲击和噪声的系统 |
| 高 IP 防护型 | DS3 / DL3 / E4P4 | 更高防水防尘等级，增强恶劣环境耐受性 | 潮湿、粉尘、户外、冲洗环境 |
| 防腐蚀型 | E4P4 / E5P4 | 镀锌表面处理，增强耐盐雾和防腐蚀能力 | 海洋工程、近海平台、化工厂 |
| 带位置反馈型 | 部分先导阀系列 | 集成位置传感器，实时监测阀芯位置状态 | 安全联锁系统、闭环控制、故障诊断 |
| 说明：以上参数整理自 Duplomatic 官方公开样本资料，不同配置和版本的实际参数可能存在差异，最终选型请以官方最新版本样本或技术确认为准。 |
三、Duplomatic 与 Rexroth 型号对照速查
Duplomatic 电磁换向阀与 Rexroth 4WE 系列采用相同的 ISO 4401 / CETOP 安装标准，在通径、安装面和油口布局方面具有较好的兼容性。以下为常用型号对照关系，实际替换前建议核对具体安装尺寸和参数。
| Duplomatic 型号 | Rexroth 对应型号 | 通径 | 安装标准 | 替换说明 |
|---|---|---|---|---|
| DS3 | 4WE6 | NG6 | ISO 4401-03 | 直动式 NG6，需确认机能和电压一致 |
| DS5 | 4WE10 | NG10 | ISO 4401-05 | 直动式 NG10，可选软切换功能 |
| DL3 | 4WE6 紧凑型 | NG6 | ISO 4401-03 | 紧凑 NG6，空间受限时选用 |
| DSP7 | 4WEH16 / 4WEH25 / 4WEH32 | NG16/25/32 | ISO 4401-06/07/08 | 先导式大流量，需确认先导供油方式 |
| E4P4 | 4WE10 高压版 | NG10 | ISO 4401-05 | 高压 420 bar，用于高压工况 |
| E5P4 | 4WEH16 高压版 | NG16 | ISO 4401-07 | 大流量 420 bar，用于中高压工况 |
| 替换注意事项：替换前须确认 ; 通径规格一致、阀芯机能/中位机能对应、线圈电压一致、接线方式兼容、先导供油/回油方式匹配。建议替换前由专业技术人员核对官方安装图纸。 |
四、Duplomatic 电磁换向阀选型指南
4.1 选型前必须确认的参数
| 序号 | 参数项 | 说明/可选范围 | 选择要点 |
|---|---|---|---|
| 1 | 阀通径 | NG6 / NG10 / NG16 / NG25 / NG32 | 根据系统流量需求选择，参考各系列最大流量 |
| 2 | 控制方式 | 直动式 / 先导式 / 电液控制 | 小流量选 DS3/DS5；大流量选 DSP7/E4P4/E5P4 |
| 3 | 通路数 | 3 通 / 4 通 | 根据执行器类型及回路需求确定 |
| 4 | 位置数 | 2 位 / 3 位 | 2 位用于启停控制，3 位用于中位保压/卸荷 |
| 5 | 中位机能 | O / Y / P / H / J / M / C 等 | 三位阀必选，根据系统保压/卸荷需求选择 |
| 6 | 最大工作压力 | 280 bar / 320 bar / 350 bar / 420 bar | 必须高于系统最高工作压力，并保留安全余量 |
| 7 | 线圈电压 | 24VDC / 110VAC / 220VAC / 230VAC | 24VDC 为工业系统常用电压 |
| 8 | 手动应急操作 | 标准按钮 / 旋钮 / 护套式 / 机械定位 | 根据调试维护需求选择 |
| 9 | 防护等级 | 标准型 / 高 IP 型 / 防腐蚀型 | 恶劣环境优先选择高 IP 或防腐蚀版本 |
4.2 常见选型错误与正确做法
| 常见错误 | 可能导致的问题 | 正确做法 |
|---|---|---|
| 仅按压力选型，忽略流量 | 系统速度不足，执行元件动作缓慢 | 同时校核压力和流量，通径应满足 Q=v×A/η |
| 忽略旋转方向（泵配套时） | 泵反转损坏或吸油不足 | 明确标注液压泵旋转方向 |
| 油液清洁度不达标 | 阀芯卡滞、磨损加剧、内泄漏增大 | 保持油液清洁度在 NAS 8 级或更高 |
| 中位机能选择不当 | 系统不保压、执行元件漂移或误动作 | 根据液压原理图和执行器工作要求选择 |
| 电压选型错误 | 线圈烧毁、电磁铁不动作 | 核对控制系统电压，常见为 24VDC、220VAC |
五、常见问题 FAQ
Q1：Duplomatic 电磁阀是哪国品牌？主要生产什么产品？
A：Duplomatic 是一家意大利液压元件制造商，总部位于意大利莱尼亚诺。公司主要产品包括电磁换向阀、比例阀、液压泵、叠加阀、插装阀、液压缸等液压元件，产品以 ISO 4401 / CETOP 标准安装为主。
Q2：Duplomatic DS3 可以直接替换 Rexroth 4WE6 吗？
A：DS3 与 Rexroth 4WE6 均采用 ISO 4401-03（CETOP 03）安装标准，安装尺寸和油口布局基本一致，通常可以直接替换。但替换前需要确认：阀通径一致、阀芯机能/中位机能对应、线圈电压一致、接线方式兼容、安装螺栓规格相同。建议替换前核对官方安装图纸。
Q3：DS3 和 DL3 都是 NG6，有什么区别？
A：DS3 和 DL3 都是符合 ISO 4401-03（CETOP 03）标准的 NG6 直动式电磁换向阀。DS3 为标准型，最大工作压力 350 bar，最大流量约 100 L/min；DL3 为紧凑型，外形尺寸更小，最大工作压力 280 bar，最大流量约 50 L/min。DL3 适合安装空间受限、流量需求不大的场合。
Q4：DS5 的软切换功能有什么作用？
A：软切换（Soft-shifting）功能通过延缓阀芯的移动速度，降低换向瞬间的液压冲击和压力峰值，从而减少系统噪声、保护管路和执行元件。DS5 系列可选配固定式或可调式软切换装置，适用于对液压冲击敏感的大型液压系统。
Q5：E4P4 与 DS5 都是 NG10，应该如何选择？
A：DS5 是标准直动式 NG10 阀，最大工作压力 320 bar，最大流量约 150 L/min，适合一般工业液压系统。E4P4 是高压型 4 通电磁阀，最大工作压力可达 420 bar，防护等级更高，可选防腐蚀表面处理，适合高压、潮湿、户外或海洋环境等苛刻工况。
Q6：先导式电磁阀 DSP7 与直动式阀相比有什么特点？
A：DSP7 是先导式换向阀，由小型先导阀控制大通径主阀芯换向，适合 NG16、NG25、NG32 等大流量系统。相比直动式阀，先导式阀可以用较小的电磁铁控制较大的流量，但需要单独的先导供油和回油，安装时需要注意先导油路连接方式。
Q7：Duplomatic 电磁阀常见的中位机能有哪些？
A：常见中位机能包括 O 型（中位关闭，保压）、Y 型（中位卸荷，执行元件浮动）、P 型（中位进油短接）、H 型（中位全开卸荷）、J 型、M 型、C 型等。具体可选机能需参考各系列官方样本，选型时应根据液压原理图和执行元件工作要求确定。
Q8：Duplomatic 电磁阀的线圈可以互换吗？
A：Duplomatic 电磁阀通常采用可拆卸式线圈设计，同系列不同电压规格（如 24VDC、110VAC、220VAC）的线圈可以互换。更换线圈时需要注意：线圈类型与阀体匹配、电压与控制系统一致、安装到位并拧紧固定螺母。建议在断电状态下更换线圈。
Q9：Duplomatic 电磁阀的供货周期一般多长？
A：Duplomatic 产品主要在意大利生产。国内常用型号（DS3、DS5、DL3）如有库存，通常 1~3 周可交付；欧洲进口或特殊型号（如高 IP 防护、防腐蚀、特殊机能、特殊电压）通常需要 6~10 周。具体货期受型号、配置和市场库存影响，建议下单前与供应商确认。
Q10：如何判断电磁换向阀是否需要更换？
A：当电磁换向阀出现以下现象时，建议检查或更换：
电磁铁通电后阀芯不动作或动作迟缓
阀体内部泄漏明显增大，保压能力下降
换向时噪声异常增大或伴有明显振动
油液污染严重导致阀芯卡滞
线圈过热、冒烟或烧毁
Q11：Duplomatic 电磁阀对油液清洁度有什么要求？
A：电磁换向阀内部配合间隙较小，对油液清洁度要求较高。一般建议系统油液清洁度保持在 NAS 8 级或更高（对应 ISO 4406 约 18/16/13）。定期更换液压油和滤芯、保持油箱密封、防止污染物进入，是延长电磁阀使用寿命的关键措施。
Q12：Duplomatic 电磁阀可以垂直安装吗？
A：大多数 Duplomatic 电磁换向阀推荐水平安装，以保证电磁铁和阀芯的正常工作。如果必须垂直或倾斜安装，建议参考该系列官方样本中的安装姿态要求，因为安装姿态可能影响阀芯复位、内部泄漏和排气效果。先导式阀通常对安装姿态有更严格的要求。
六、维护保养要点
| 维护项目 | 建议频率 | 具体内容 |
|---|---|---|
| 电磁铁动作测试 | 每月 | 检查各电磁铁通电/断电动作是否灵敏，有无异响 |
| 线圈电压检查 | 每月 | 测量线圈端子电压，确保在额定电压允许范围内 |
| 泄漏检查 | 每周 | 检查阀体、密封面和电磁铁安装处是否渗漏 |
| 油液清洁度 | 每 6 个月 | 检测油液清洁度，建议 NAS ≤ 8 级或更高 |
| 滤芯更换 | 首次 500h，之后每 2000h | 更换吸油和回油滤芯，防止污染物进入阀芯 |
| 手动应急装置检查 | 每季度 | 检查手动应急按钮/旋钮是否灵活，护套是否完好 |
| 维护周期为通用建议，恶劣工况（高温、高粉尘、频繁启停、油液污染严重）下应适当缩短维护周期。具体维护要求请参照该型号官方操作说明书。 |
