德国费斯托 Festo 气缸选型指南

——基于Festo官方样本资料整理，涵盖DSBC / DSNU / ADN / DSBG四大主流系列

一、为什么选择Festo气缸？

Festo（费斯托）是全球气动与电气自动化技术领域的制造生产企业，创立于1925年，总部位于德国埃斯林根。Festo不仅是气动元件的制造商，更是工业4.0和智能制造解决方案的先行者。Festo气缸以其高精度、高可靠性、丰富的产品系列和全球化的技术支持网络，主要应用于自动化生产线、包装机械、汽车制造、电子装配、食品饮料、医药设备、机床加工等各行各业。

Festo气缸的核心优势体现在几个方面：第一，制造品质卓越。缸体采用高强度铝合金型材或不锈钢材质，活塞杆表面经过硬化处理并镀硬铬，耐磨性能和耐腐蚀性能优异。第二，标准化程度高。主流产品系列均符合ISO国际标准（ISO 15552、ISO 6432、ISO 21287），与SMC、Norgren等品牌在安装尺寸上可互换，备件替换方便。第三，产品线完整。从微型缸（6mm缸径）到重载缸（125mm缸径），从标准缸到带导向缸、无杆缸，Festo提供了一站式选型方案。第四，Festo提供完善的气动系统配套，包括电磁阀、气源处理元件、传感器、气管接头等，可为客户提供完整的气动系统解决方案。

典型应用行业

• 自动化生产线：工件的抓取、搬运、旋转、推料

• 包装机械：包装盒成型、封口、贴标、码垛

• 食品饮料：灌装线、旋盖机、分拣设备

• 医药设备：药片包装、贴标、检测设备

• 电子制造：PCB板组装、测试夹具、元器件插件

• 汽车装配：车门装配、座椅安装、螺栓拧紧

• 机床行业：工件夹紧、刀具换刀、自动门控制

• 机器人及自动化：末端执行器、焊接夹具、输送定位

二、Festo气缸产品分类

Festo气缸按结构类型可分为四大主流系列，分别对应不同的国际标准和安装场景。以下基于Festo官方样本资料，按系列逐一介绍。

2.1 标准气缸 —— DSBC系列（ISO 15552）

DSBC是Festo出货量最大的标准气缸系列，符合ISO 15552标准（对应于VDMA 24562及已废止的ISO 6431），采用型材缸筒设计。这意味着它与SMC的CP96系列、Norgren的PRA/TRB系列在安装尺寸上完全互换——替换时不需要修改任何安装孔位。DSBC的端盖采用压铸铝材质，平面度和密封可靠性优异，标配活塞杆锁紧螺母，自调节气动缓冲（PPV）作为可选配置可自动适应负载变化，减少现场调试工作量。

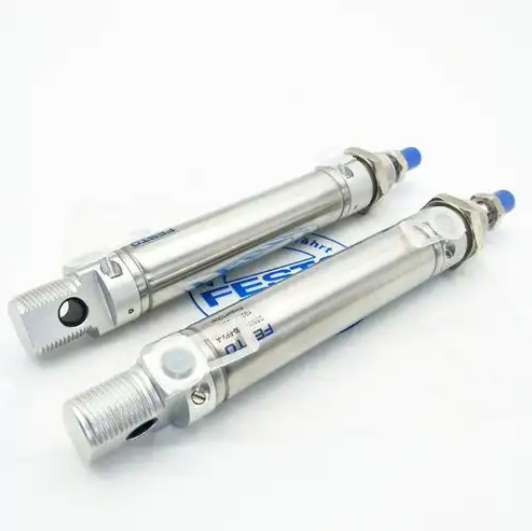

2.2 圆形气缸 —— DSNU系列（ISO 6432）

DSNU是Festo的圆形气缸系列，符合ISO 6432标准。与DSBC的方形型材缸筒不同，DSNU采用圆形不锈钢缸筒，两端以螺纹端盖封闭。同缸径下DSNU的重量约为DSBC的40%~50%，特别适合安装在运动部件上（如机械手末端）或对自重敏感的场合。DSNU采用模块化设计，缸筒、活塞杆密封、缓冲组件均可根据工况单独选配，还可选FDA认证润滑脂的食品级版本或全不锈钢耐腐蚀变体。

2.3 紧凑型气缸 —— ADN系列（ISO 21287）

ADN是Festo的紧凑型气缸系列，符合ISO 21287标准。与DSBC相比，ADN的缸体截面高度压缩约45%（以50mm缸径为例），总长约为同缸径DSBC的50%~60%。缺点是最大行程受限——推荐最大行程500mm，超过此行程后导向精度会明显下降。ADN是安装空间紧张时的首选方案。衍生型号包括：ADN-S（带活塞杆导向环，抗侧向力提升约30%）、ADN-EL（带电子位置反馈接口，可接入IO-Link或常规传感器）、ADNGF（带滚珠导向的精密型）。

2.4 导向型气缸 —— DSBG系列（ISO 15552 + 集成导轨）

DSBG是在DSBC基础上集成了滑动导轨或滚珠导轨的导向型气缸，主体安装尺寸同样符合ISO 15552标准。导轨组件出厂时已校准，不需要现场对中。DSBG解决的核心问题是抗扭转和承受侧向负载——标准气缸（DSBC）的活塞杆不能承受径向力，而DSBG的导轨结构可以承受数倍于活塞杆允许值的侧向力和弯矩。适用于提升机构、夹紧装置、输送线上的推料和分拣等需要精确导向或承受径向负载的场景。

2.5 其他特殊气缸

除四大主流系列外，Festo还提供多种特殊用途气缸，满足特定工况需求：

三、如何正确选型？

3.1 选型关键参数确认

3.2 缸径选型计算

缸径计算公式：
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
理论推力 F = P × A

  F — 理论输出力（N）
  P — 工作压力（MPa），常规0.6 MPa = 6 bar
  A — 活塞有效面积 A = π×D²/4（mm²）
  D — 缸径（mm）
  η — 效率系数（通常取0.7~0.88，视缓冲和密封类型）

所需缸径 D = √(4×F / (π×P×η))

常用气缸推力参考（工作压力0.6 MPa，效率0.7）：
  缸径 32mm → 理论推力 483 N，有效推力 338 N（≈34.5 kg）
  缸径 40mm → 理论推力 754 N，有效推力 528 N（≈53.8 kg）
  缸径 50mm → 理论推力 1178 N，有效推力 825 N（≈84.2 kg）
  缸径 63mm → 理论推力 1870 N，有效推力 1310 N（≈133.6 kg）
  缸径 80mm → 理论推力 3016 N，有效推力 2111 N（≈215.4 kg）
  缸径 100mm → 理论推力 4712 N，有效推力 3298 N（≈336.5 kg）
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
选型原则：
1. 计算所需推力，选择缸径稍大的标准规格
2. 负载率（有效推力/实际负载）建议 ≤ 50%~70%
3. 高速运动（>1 m/s）需选择带气缓冲或液压缓冲的型号
4. 水平安装和垂直安装的输出力需求不同，垂直安装需克服重力
5. 长行程气缸（>500 mm）需校核活塞杆的弯曲强度（欧拉屈曲）

3.3 选型决策流程

从工程应用角度，建议按以下优先级做选型决策：

第一步：确认安装空间。窄小空间 → ADN或DSNU；空间充足 → DSBC。

第二步：确认负载方向。有径向负载或需抗扭转 → DSBG或ADNGF；纯轴向负载 → DSBC或DSNU。

第三步：确认标准化要求。需要多品牌互换 → 优先选ISO 15552（DSBC）或ISO 21287（ADN）。

第四步：确认行程需求。超过500mm → DSBC、DSBG或DNG；短行程精确定位 → ADN或ADVC。

第五步：确认环境条件。洁净室/食品 → DSNU特殊润滑版本或CRDSNU；户外/腐蚀 → 各系列均有耐腐蚀变体可选。

3.4 选型注意事项

• 气缸出力受气源压力波动影响，建议气源压力稳定在0.6 MPa以上

• 气缸安装方式影响受力状态，悬挂安装需考虑活塞杆伸出方向

• 高速运动气缸需配置接近开关或磁性开关进行位置检测

• 食品医药行业必须选用不锈钢材质或食品级润滑气缸

• 粉尘环境选用防尘型气缸，室外环境需加防护罩

• 频繁满行程冲击会缩短密封件寿命，影响定位精度

• 气缸实际安装后应进行动作测试，确认无干涉、无异响后投入运行

四、常见问题 FAQ

Q1：DSBC和ADN气缸有什么区别？如何选择？

DSBC是ISO 15552标准气缸，采用型材缸筒，总长较长（缸径32mm时约117mm），安装尺寸标准化、互换性强，适合一般工业自动化应用。ADN是ISO 21287紧凑型气缸，总长约为DSBC的50%~60%（缸径32mm时约57mm），特别适合空间受限的场合，如机器人末端执行器、半导体设备、3C电子组装等。DSBC可提供更长行程（最大2800mm），ADN推荐行程不超过500mm。如果空间充裕且行程需求大，选择DSBC；如果空间受限且行程短，选择ADN。

Q2：气缸缓冲方式如何选择？PPV和PPS有什么区别？

Festo气缸提供三种缓冲方式：弹性缓冲（橡胶缓冲垫）结构简单、成本低，适用于低能量吸收场合（速度<0.5 m/s，负载较小）；PPV自调节气缓冲可自动适应负载变化，不需要手动调节，减少调试工作量，适合负载变化频繁的工况，是Festo的推荐配置；PPS可调气缓冲需要根据实际负载手动调节缓冲螺钉，调节精度高，适合负载稳定、需要精确控制终端缓冲的场合。选择原则：负载多变 → PPV；负载稳定且要求精准缓冲 → PPS；低速轻载 → 弹性缓冲即可。对高速重载（速度>1.5 m/s），建议额外配置外部液压缓冲器。

Q3：Festo气缸可以水平安装和垂直安装吗？

Festo气缸可以水平、垂直或任意角度安装。需注意：水平安装时，活塞杆伸出状态下会承受额外的弯曲力矩，需校核活塞杆的横向承载能力；大型气缸（缸径80mm以上）水平安装建议使用中间支撑防止缸筒下垂；垂直安装时需考虑活塞和负载的自重——向下伸出时推力增大（重力辅助），向上缩回时回程力需额外克服重力；对于有精度要求的位置控制，垂直安装精度通常优于水平安装，因为重力方向固定。无论何种安装方式，都需确保安装面平整、连接可靠。

Q4：气缸密封件多久需要更换？

Festo气缸密封件寿命取决于使用工况：正常条件下（0.6 MPa洁净气体，室内常温），标准密封件寿命约3000~5000 km或2~3年；频繁高速运动（>1 m/s）或高频率（>60次/分钟）会加速磨损；含粉尘、高温（>80℃）、油污等恶劣环境会显著缩短密封寿命。判断更换标准：气缸出现外漏（活塞杆处漏气）或内漏（伸出或缩回速度明显变慢）时需更换密封件；发现密封件表面有明显磨损、裂纹或硬化时需更换。定期检查并加注润滑油脂（非润滑型气缸除外）可延长密封寿命。

Q5：DSBC和DSBG有什么区别？什么时候需要带导向的气缸？

DSBC是标准气缸，活塞杆仅承受轴向力，不能承受径向力或扭转力矩。DSBG是在DSBC基础上集成了滑动导轨或滚珠导轨的导向型气缸，可承受侧向力和弯矩。当应用中存在以下情况时需选择DSBG：负载重心不在活塞杆轴线上；活塞杆需要承受侧向力；需要精确导向（防止活塞杆旋转）；提升机构需要抗扭转。DSBG的导轨组件出厂已校准，不需要现场对中，安装更方便。

Q6：DSNU圆形气缸和DSBC方形气缸有什么区别？

主要区别有三点：结构形式——DSNU采用圆形不锈钢缸筒+螺纹端盖，DSBC采用方形型材缸筒+压铸铝端盖；重量——同缸径下DSNU重量约为DSBC的40%~50%，适合运动部件安装；标准——DSNU符合ISO 6432（圆形气缸标准），DSBC符合ISO 15552（型材气缸标准），两者安装尺寸不通用。DSNU更适合小型设备、工装夹具、机械手末端等轻量化场景；DSBC更适合通用机械、包装设备、物料搬运等常规工业应用。

Q7：Festo气缸的工作压力范围是多少？能否在低压下使用？

Festo标准气缸DSBC的工作压力范围为0.04~1.2 MPa（0.4~12 bar），DSNU为0.1~1.0 MPa（部分小缸径0.06~1.0 MPa），ADN为0.06~1.0 MPa。气缸可以在低压下使用（例如0.2 MPa），但输出力会按比例降低。需特别注意：在极低压力（<0.1 MPa）下，气缸的启动摩擦占比增大，可能出现动作不稳定或爬行现象，此时建议选择低摩擦密封版本。最大压力不建议长期超过1.0 MPa运行，会加速密封件磨损。

Q8：气缸动作速度如何调节？

气缸速度通过调速阀（节流阀）调节排气流量来控制，通常安装在气缸的排气口。排气节流方式（meter-out）比进气节流（meter-in）更稳定，可避免活塞杆的"跳动"现象。Festo标准气缸的推荐速度范围为50~500 mm/s，带PPV/PPS缓冲的型号可允许更高速度（最大约1.5 m/s）。速度过低（<30 mm/s）可能导致爬行（stick-slip），速度过高（>1.5 m/s）会加剧终端冲击，缩短密封件和缓冲器寿命。

Q9：如何选择气缸的安装方式？

Festo气缸提供多种安装附件：脚架安装（HBN）适用于水平安装，安装简单，但占用空间较大；法兰安装（FBN前法兰/ABN后法兰）刚性高，适合精密定位，端面安装；耳轴安装（LNZN）允许气缸绕耳轴摆动，适合需要角度补偿的场合；直接螺纹安装（部分型号端盖自带螺纹孔）最紧凑，适合空间受限场景。选择时需考虑安装刚性、空间限制、是否需要角度补偿三个因素。

Q10：气缸磁性开关如何选型？

Festo磁性开关用于检测活塞位置，选型需注意：槽型匹配——DSBC/ADN使用T型槽，DSNU使用C型槽或圆形槽，不同系列不通用；开关类型——SME/SMT系列（舌簧式，机械触点，输出AC/DC通用）和SMP系列（电子式，NPN/PNP输出）；电缆长度——标准2.5m/5m/7.5m可选，也可选M8/M12插头式；防护等级——常规IP65，清洗环境需选IP67/IP69K。Festo常用开关型号包括SME-8M、SMT-8M、SMP-8M等。

Q11：气缸出现爬行（抖动）是什么原因？如何解决？

气缸爬行（低速运动时断断续续、不平稳）的常见原因及对策：润滑不足——检查并补充润滑油脂（仅限需润滑型气缸，DSBC/ADN等免润滑型无需加油）；负载率过低——当实际负载远小于额定推力时（负载率<20%），静摩擦力与动摩擦力的差值占比增大，引起爬行，建议增加背压或减小缸径；速度过低——速度<30 mm/s时容易爬行，可选用低摩擦密封（如Festo的"L"型密封）或加装液压阻尼器；侧向负载——活塞杆承受径向力导致偏磨，应加装外部导轨或改用DSBG/ADNGF；气源含杂质——检查气源过滤，必要时加装油雾器。

Q12：如何判断气缸是否需要更换而非维修？

以下情况建议直接更换而非维修：缸筒内壁出现深度划痕或严重锈蚀（密封件无法有效贴合）；活塞杆表面镀铬层剥落或有明显磕伤（更换活塞杆成本接近新气缸的60%以上）；端盖螺纹损坏导致无法可靠紧固；气缸曾受过外部冲击导致缸筒变形。Festo提供维修包（含活塞密封、活塞杆密封、缓冲密封、润滑脂），适用于密封件老化但缸筒和活塞杆完好的情况。需权衡维修成本和新品价格再做决定。

Q13：高温或低温环境下Festo气缸如何选型？

Festo标准气缸（DSBC/ADN/DSNU）的标准温度范围为-20~+80℃。超出此范围需选用特殊版本：低温型（-40℃）——采用耐低温密封材料（如FKM氟橡胶），标记为后缀"N"或"T4"；耐热型（最高+120℃或+150℃）——采用耐高温密封（FKM），标记为后缀"T3"或"S6"。需注意：高温环境下输出力会略有下降（气体密度降低）；低温环境下密封件变硬，启动力矩增大，需提高工作压力补偿。极端温度工况建议使用Festo官方选型工具确认具体型号可用性。

Q14：Festo气缸的润滑要求是什么？免润滑和需润滑有什么区别？

Festo主流气缸（DSBC、ADN、DSNU）设计为免润滑运行（出厂时已预涂终身润滑脂），正常工作条件下无需额外加油。如果额外加注润滑油（如油雾器供油），必须持续供应，一旦中断反而会加速密封磨损（因为润滑脂已被冲洗掉）。对于需润滑型气缸（特定老款型号或特殊版本），应使用Festo专用润滑油OFB-1或等效的ISO VG32级别透平油，每100km行程滴注1~2滴。如不确定气缸润滑类型，请查阅产品铭牌或联系Festo技术支持确认。

Q15：气缸行程的选择是否有余量要求？是否需要机械限位？

气缸行程选择时建议预留5~10mm的机械余量（即选择比实际需求稍大的标准行程），避免活塞运行至终端极限位置造成硬冲击。对于精确定位应用，不可依赖气缸自身的终端位置作为定位基准，必须加装外部机械限位（如限位挡块、缓冲器）或使用多位置气缸。满行程运行时终端能量最大，对缓冲系统要求最高，如果不需要完整行程，建议通过外部限位缩短有效行程，可显著延长气缸寿命。

Q16：Festo气缸与SMC气缸可以互换吗？

在符合相同ISO标准的前提下可以互换，但需核实具体型号。主要对应关系：DSBC ↔ SMC CP96（同为ISO 15552，安装尺寸完全互换）；DSNU ↔ SMC CM2/CG系列（同为ISO 6432圆形气缸，部分缸径的接口规格可能不完全一致，替换时需核查尺寸图）；ADN ↔ SMC CQ2系列（同为ISO 21287紧凑型标准）；DSBG ↔ SMC MG系列（同为带导向的标准气缸）。替换时除安装尺寸外，还需确认磁性开关槽的兼容性——Festo使用T型槽，SMC使用圆形槽，磁性开关一般不通用。

Q17：ADNGF和ADN有什么区别？什么情况下选用ADNGF？

ADNGF是ADN的精密导向版本，集成了滚珠导轨。主要差异：ADNGF的导向精度显著高于ADN（导轨间隙小、抗扭转能力强），可承受的侧向负载约为ADN的5~10倍；但ADNGF的总高和总宽均大于ADN，价格也更高。选用场景：活塞杆需要承受侧向力但安装空间不足以安装DSBG时；需要精确直线运动导向（如激光打标平台、芯片分拣）；需要抗扭转的工作场合（如瓶盖旋紧、螺纹装配）。

Q18：气缸工作一段时间后速度变慢是什么原因？

常见原因及排查顺序：调速阀松动或堵塞——检查排气侧调速阀是否被人误调或堵塞；气源压力不足——测量供气压力是否低于标称值，检查空压机和管路；密封件内漏——活塞密封磨损导致两腔串气，表现为无负载时速度正常、带载时速度显著下降；气管直径偏小——气缸缸径较大（80mm以上）但配管太细（6mm以下），导致排气不畅；负载增大——驱动机构摩擦增大或异物卡滞（如导轨污染、轴承损坏）。

五、完整型号解读

以下以 DSBC-50-200-PPV-A-N3 为例，详细解读Festo气缸型号各段的含义：

其他常见后缀代码：R3=高耐腐蚀（全不锈钢活塞杆+特殊涂层）；S2=双端活塞杆（两端均有伸出杆）；S20=双端中空活塞杆（可通介质或穿线）；K2=活塞杆加长外螺纹；K5=活塞杆加长内螺纹。具体后缀含义请查阅Festo官方产品目录或使用Festo在线选型工具确认。
