力士乐Rexroth比例阀选型指南-精密液压比例控制阀
一、产品定义与基础功能
Rexroth（德国博世力士乐 Bosch Rexroth）比例阀是通过电信号比例控制液压参数（压力、流量、方向）的精密液压元件。不同于普通电磁阀的"全开/全关"两种状态，比例阀可以根据输入电信号（0~100%）连续、无级地调节输出，实现对液压系统的精确自动化控制。
| 工作原理：控制器/PLC输出模拟电信号（0-10V或4~20mA）; 比例放大器将信号转换为比例电磁铁驱动电流 ; 电磁铁推动阀芯到对应位置 ; 液压输出（压力、流量、方向）与输入信号成比例关系 |
比例阀是液压系统从"开关控制"迈向"精密伺服控制"的核心元件，主要应用于注塑机、压铸机、机床、冶金设备等需要精密液压控制的场合。
二、为什么选择 Rexroth 比例阀？
Rexroth 比例阀是工业液压控制领域的代表性产品，依托博世力士乐数十年的液压比例技术积淀研发而成。该系列比例阀控制精度表现优异、响应速度快，可在长期工况下保持稳定可靠的运行状态。
Rexroth 比例阀核心优势：
高精度控制：滞环小、重复精度高，控制偏差可控制在 1% 以内
良好响应性：响应时间可达 30~50 ms，满足高速控制需求
丰富的产品线：压力比例阀、流量比例阀、方向比例阀全覆盖
多种控制选项：支持开环控制、闭环控制（带位置反馈）、总线通讯
可靠的质量：德国制造，寿命长，可靠性高
完美匹配：Rexroth 比例阀与 Rexroth 放大器经过匹配测试，确保系统稳定性
典型应用行业：
塑料机械（注塑机、挤出机、吹塑机）
压铸机、锻压机
机床与加工中心
冶金连铸机、轧机液压系统
风力发电变桨和刹车控制
测试台与试验设备
三、Rexroth 比例阀产品分类与参数对照
3.1 比例溢流阀（压力控制）
比例溢流阀通过电信号控制系统压力。当输入信号从 0 增加到 100% 时，阀的压力设定值从最小压力线性增加到最大压力，无需手动调节溢流阀手柄。
| 系列 | 通径 | 压力范围 (bar) | 最大流量 (L/min) | 类型 | 特点 |
|---|---|---|---|---|---|
| DBETR | 6 | 50 ~ 350 | 2 | 直动式，带集成放大器 | 响应快，一体式，接线简单 |
| DBET | 6 | 50 ~ 350 | 2 | 直动式，外接放大器 | 分体式，更灵活的控制 |
| DBE / DB | 10 / 20 / 30 | 50 ~ 350 | 200 ~ 600 | 先导式 | 大流量，适合液压站主压力控制 |
| VT-MSPA | 6 | 50 ~ 315 | 2 | 一体式（板式安装） | 集成放大器，即装即用 |
3.2 比例流量阀（流量控制）
比例流量阀通过调节阀口开度控制通过流量。通常带有压力补偿器，确保负载变化时流量保持稳定。
| 系列 | 通径 | 流量范围 (L/min) | 压力补偿 | 安装方式 |
|---|---|---|---|---|
| 2FRE | 6 / 10 / 16 | 2 ~ 160 | 带压力补偿 | 叠加式（ISO 4401） |
| 2FRM | 10 / 16 | 10 ~ 160 | 带压力补偿 | 板式连接 |
| ZDF / Z2DF | 10 / 16 | 20 ~ 160 | 带压力补偿 | 叠加式 |
3.3 比例方向阀（方向+流量复合控制）
比例方向阀是最常用的比例阀类型，同时控制液压油的流向和流量。通过调节输入信号的大小控制阀芯开口量，从而控制执行器的运动速度和方向。
| 系列 | 通径 | 流量 (L/min, ΔP=10bar) | 最高压力 (bar) | 类型 | 特点 |
|---|---|---|---|---|---|
| 4WRE | 6 / 10 | 15 ~ 80 | 315 | 直动式，外接放大器 | 小流量精密控制 |
| 4WRAE | 6 / 10 | 15 ~ 80 | 315 | 直动式，集成放大器 | 一体式设计，接线简化 |
| 4WRZ | 10 / 16 / 25 / 32 | 80 ~ 1600 | 350 | 先导式 | 大流量，适用于主回路控制 |
| 4WRDE | 10 / 16 / 25 / 32 | 80 ~ 1600 | 350 | 先导式，集成放大器 | 一体式大流量控制 |
| 4WRPH | 6 / 10 | 15 ~ 160 | 350 | 高频响比例阀 | 响应 < 30ms，适合高速控制 |
| 4WRKE | 10 / 16 / 25 / 32 | 80 ~ 1600 | 350 | 闭环比例阀 | 带阀芯位置反馈，精度更高 |

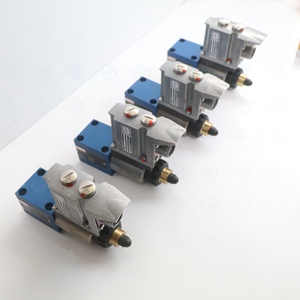

3.4 比例减压阀
| 系列 | 通径 | 压力范围 (bar) | 类型 | 特点 |
|---|---|---|---|---|
| DRE / 3DRE | 6 / 10 | 10 ~ 315 | 叠加式 | 降低支路压力 |
| DREBE | 6 / 10 | 10 ~ 315 | 叠加式，集成放大器 | 一体式设计 |
四、型号字母含义解读
以 4WRZ 16 E150-7X/6EG24N9Z4/M 为例，解读 Rexroth 比例方向阀型号含义：
| 段位 | 代码 | 含义 | 详细说明 |
|---|---|---|---|
| 类型 | 4WRZ | 先导式比例方向阀 | 4=4通口, WR=比例换向(Weg Proportional), Z=先导控制 |
| 通径 | 16 | NG16 | 公称通径 16 mm |
| 压力等级 | E | 高压力等级 | E=350 bar, D=250 bar, F=210 bar |
| 流量规格 | 150 | 额定流量 | 在P=10 bar 条件下为 150 L/min |
| 设计系列 | 7X | 第7系列 | 7X=70~79系列，安装尺寸不变 |
| 先导控制 | 6EG | 先导阀类型 | 6=NG6 先导阀, EG=外控式比例先导阀 |
| 电压 | 24 | 24V DC | 直流电磁铁电压 |
| 密封材质 | N9 | NBR 密封件 | N=NBR(矿物油), V=FKM(特殊油液) |
| 特殊功能 | Z4/M | 闭环位置控制 | Z4=LVDT位移传感器, /M=带阀芯位置监测 |
常见型号前缀含义：
4WR：比例方向阀系列前缀（4通口，比例换向）
DBE ：比例溢流阀（Druck, Begrenzungsventil, Electric）
DRE：比例减压阀（Druck, Reduzierventil, Electric）
2FRE ：比例流量阀（2通口, Flow, Regelventil, Electric）
A ：集成放大器（Amplifier integrated）
X ：设计系列号（如 7X = 第7系列）
五、同系列型号列举
| 系列 | 典型型号举例 |
|---|---|
| 比例溢流阀 | DBETR-6X/350G24K31A1V、DBE10-5X/350YG24N9K4M、DBE20-5X/350YG24N9K4M、VT-MSPA2-2X/F5/000/000 |
| 比例方向阀 | 4WRAE6W1-15-2X/G24N9K31/A1V、4WRE6W16-2X/G24K31/A1V、4WRZ10E85-7X/6EG24N9Z4/M、4WRKE16E200L-3X/6EG24K31/A1D3M |
| 比例流量阀 | 2FRE6A-2X/10QK4RV、2FRE10-5X/50LK4V、2FRM10-3X/30L |
| 比例减压阀 | DRE6-1X/210MG24K31A1V、DRE10-5X/210YG24K31A1V、DREBE6X-1X/210MG24K31A1V |
六、如何正确选型？
比例阀选型比普通开关阀更复杂，需综合考虑控制目标、精度要求、响应速度等多个维度。
第一步：确定控制目标 |-- 控制压力; 比例溢流阀 (DBET / DBE) |-- 控制流量; 比例流量阀 (2FRE / 2FRM) |-- 控制方向+流量; 比例方向阀 (4WRE / 4WRZ) | 第二步：确定工况参数 |-- 工作压力 (bar) |-- 所需流量 (L/min)，在 P=10 bar 条件下确定 |-- 控制精度要求 (开环或闭环) |-- 响应速度要求 (ms) | 第三步：选择阀类型和结构 |-- 流量 < 80 L/min 直动式 (4WRE、DBETR) |-- 流量 80~1600 L/min 先导式 (4WRZ、DBE) |-- 普通速度控制 标准比例阀 |-- 高速高精度控制 高频响比例阀 (4WRPH) |-- 极高精度 闭环比例阀 (4WRKE，带LVDT反馈) | 第四步：选择放大器类型 |-- 一体式 (带集成放大器) 型号含"A"（如4WRAE），接线简便 |-- 分体式 (外接放大器) 型号不含"A"，控制更灵活 | 第五步：确认安装方式 |-- 叠加式 (ISO 4401) ZDF、2FRE、DRE |-- 板式连接 4WRE、4WRZ、DBE |-- 插装式 SL系列大流量插装阀 | 第六步：确认控制信号和附件 |-- 控制信号：±10V / 4~20mA |-- 电源电压：24V DC |-- 是否需要阀芯位置监测 (LVDT) |-- 是否需要手动操作装置 | 第七步：核对完整型号代码
选型必须确认的 8 个关键参数：
| 序号 | 参数 | 说明 | 典型值 |
|---|---|---|---|
| 1 | 公称通径 (NG) | 阀的安装面规格 | 6 / 10 / 16 / 25 / 32 |
| 2 | 控制功能 | 压力/流量/方向/复合控制 | 根据系统需求确定 |
| 3 | 最大工作压力 | A/B/P/T口各压力等级 | 315 / 350 bar |
| 4 | 额定流量 | 在 P=10 bar 条件下 | 15 ~ 1600 L/min |
| 5 | 控制信号 | 输入信号类型和范围 | ±10V / 4~20mA |
| 6 | 控制精度 | 开环或闭环 | 开环 ≤3%；闭环 ≤0.5% |
| 7 | 响应时间 | 从指令到 90% 输出的时间 | 标准 50~100ms；高频响 10~30ms |
| 8 | 安装方式 | 叠加 / 板式 / 插装 | 根据油路块设计确定 |
七、用途范围与应用场景
| 应用行业 | 典型场景 | 推荐比例阀类型 |
|---|---|---|
| 注塑机 | 注射压力/速度控制、锁模力控制 | 比例溢流阀 DBE + 比例方向阀 4WRZ/4WRKE |
| 压铸机 | 压射速度/增压控制 | 高频响比例阀 4WRPH + 插装阀 |
| 冶金轧机 | AGC 厚度控制、弯辊力控制 | 闭环比例阀 4WRKE + 伺服比例阀 |
| 机床 | 进给速度控制、换向平稳控制 | 4WRE/4WRAE + 2FRE流量阀 |
| 风力发电 | 叶片变桨、偏航刹车 | 比例方向阀 4WRE + 叠加阀组 |
| 测试台 | 压力/流量加载测试 | 比例溢流阀 + 比例流量阀 + 高频响方向阀 |
| 矿山机械 | 液压支架控制、 掘进机截割部控制 | 先导式比例方向阀 |
八、常见问题 FAQ
Q1：比例阀和普通电磁阀有什么区别？
A：根本区别在于控制方式。普通电磁阀只有"开"和"关"两种状态，通过电磁铁通断电实现油路切换。比例阀可以根据输入电信号（如0~10V）连续、无级地调节输出，实现从"最小"到"最大"之间的任意位置。例如：普通溢流阀只能设定一个固定压力，比例溢流阀可以远程无级调节任意压力。
Q2：直动式和先导式比例阀如何选择？
A：主要依据流量和响应速度。直动式比例阀（如4WRE、DBETR）电磁铁直接驱动阀芯，无需先导油，响应快（30~50ms）、结构简单，但驱动力有限，适合小流量（< 80~100 L/min）。先导式比例阀（如4WRZ、DBE）先用小流量先导级控制，再用主级放大，可控制大流量（100~1600 L/min），但响应略慢（50~100ms）。流量超过 100 L/min 时通常需选用先导式。
Q3：比例阀一定要配放大器吗？
A：是的。比例阀的比例电磁铁需要特定的驱动电流才能正常工作，不能直接连接PLC的模拟量输出。有两种配置方式：一体式比例阀（型号含"A"，如4WRAE）内置集成放大器，只需提供24V电源和控制信号（0-10V），接线简单。分体式需外接比例放大器（如Rexroth VT-VRPA、VT-SWE），控制更灵活，可调参数更多，但接线和维护相对复杂。
Q4：开环和闭环控制的区别？什么时候用闭环？
A：开环控制：控制器发出指令，不检测阀芯实际位置。控制精度受滞环、摩擦力等因素影响，偏差约 2~3%。适合一般工业应用（如注塑机注射速度控制）。闭环控制：阀芯带有LVDT位移传感器，实时检测阀芯位置并反馈到放大器，形成位置闭环。控制精度可达 0.5% 以下。适合高精度应用，如AGC厚度控制、精密加载测试。型号中通常含"K"或"Z4"等标识（如4WRKE）。
Q5：比例方向阀的阀芯机能如何选择？
A：比例方向阀通常采用滑阀结构，阀芯机能定义中位油口状态：E型（正开口，三位四通，中位P、A/B、T）为最常用工业型，适用于位置/速度控制。W型（正开口，三位四通）中位A/B、T连通，适用于马达控制。V型（负开口）中位全封闭，适用于需要锁定的应用。具体选择参考Rexroth样本RE 29055。
Q6：比例阀对油液清洁度有什么要求？
A：比例阀对油液清洁度要求较高，建议：标准比例阀 ≥ NAS 8级（ISO 4406 18/16/13）；高精度闭环比例阀 NAS 7级（ISO 4406 17/15/12）；伺服比例阀 ≥ NAS 6级（ISO 4406 16/14/11）。油液污染是导致比例阀卡滞和控制精度下降的主要原因，建议使用高压管路过滤器。
Q7：比例阀能否完全替代伺服阀？
A：取决于精度和响应要求。现代高频响比例阀（如4WRPH）在响应时间（<30ms）和精度方面已接近伺服阀水平，在大多数工业应用中可以替代伺服阀，且成本更低、抗污染能力更好。但在极高精度（<0.1%）、超高频响（<10ms）的场合（如航空航天测试台、精密振动台），仍需使用伺服阀。
Q8：为什么比例阀通电后不响应？
A：常见排查步骤：1. 测量放大器电源是否正常（24V DC）；2. 检查控制信号是否到达（用万用表测量）；3. 确认"使能"信号是否已激活（某些放大器需要24V使能信号）；4. 检查电磁铁插头是否松动；5. 测量电磁铁线圈电阻（对比铭牌值）；6. 对于先导式阀，检查先导压力是否满足要求（通常30 bar）。
九、维护保养要点
| 维护项目 | 频率 | 具体内容 |
|---|---|---|
| 目视检查 | 每周 | 检查阀体、接线、连接管路有无渗漏或松动 |
| 控制信号测试 | 每月 | 输出0%~100%信号，检查阀的响应是否正常、无卡滞 |
| 响应时间测试 | 每 6 个月 | 测量阶跃响应时间，对比出厂参数，偏差 > 30% 需检修 |
| 密封检查 | 每 6 个月 | 检查外部漏油，更换老化密封件 |
| 油液清洁度 | 每 6 个月 | 取样检测，标准阀 ; NAS 8级；闭环阀; NAS 7级 |
| 放大器检查 | 每 6 个月 | 检查放大器指示灯、参数设置、接线端子有无松动 |
| 阀芯清洗 | 每年或根据工况 | 解体清洗阀芯和阀套，检查磨损情况，需由专业人员操作 |
| 维护关键建议： 1. 不要频繁调节放大器的零偏和增益旋钮，参数偏移通常预示阀或系统存在问题。 2. 比例阀的电磁铁和阀芯是精密配合件，非专业人员不要自行解体，以免损坏配合面。 3. 长期停机（超过2周）建议将阀置于中位或断电状态，避免电磁铁长期通电发热。 |
本文技术参数来源于 Rexroth 官方技术样本（RE 29055、RE 29100 等）及行业技术资料，仅供参考选型使用。最终选型请以 Rexroth 官方最新版本样本为准。
