一、为什么选择 SMC 气动产品？
SMC 是气动元件的制造商，专注于工厂自动化气动技术。其产品以高可靠性、小型化、节能著称，应用于：
电子制造 — SMT流水线、PCB组装、芯片封装
汽车制造 — 车身焊接、涂装、总装
包装机械 — 食品、药品、化妆品包装
半导体 — 晶圆搬运、封测设备
二、SMC 气动产品分类

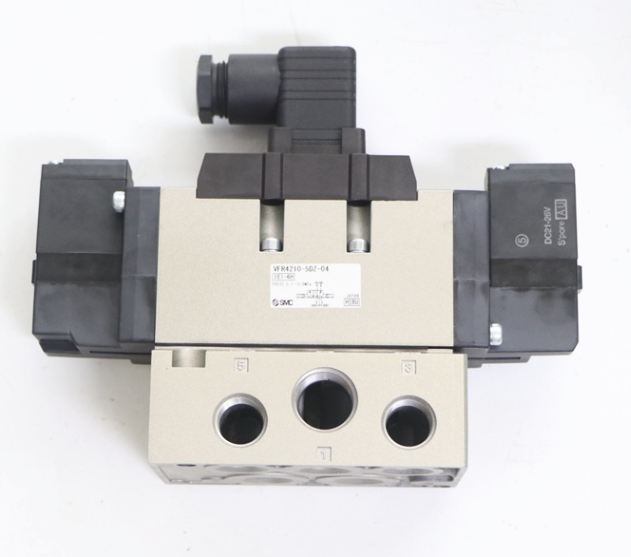

2.1 电磁阀（Solenoid Valves）
SMC 核心产品 气动电磁阀
| 系列 | 通位数 | 接口尺寸 | 特点 |
|---|---|---|---|
| SY3000 系列 | 五通电磁阀 | M5, 1/8 | 小型、低功耗 0.5W |
| SY5000 系列 | 五通电磁阀 | 1/4, 3/8 | 中型、响应快 10ms |
| SY7000 系列 | 五通电磁阀 | 3/4, 1 | 大通径、高流量 |
| VK3000 系列 | 先导式电磁阀 | M5, 1/8 | 低功耗、小型化 |
| VZ1000 系列 | 直动式电磁阀 | M5, 1/8 | 零压差启动、紧凑 |
SY 系列型号解析（以 SY3240-5LZ 为例）
SY 3240 - 5 L Z ↓ ↓ ↓ ↓ ↓ 系列 通径 位数 电压 导线连接 SY = 电磁阀系列 3240 = 阀体通径（3→1/4, 5→3/4） 5 = 五通阀 L = 电压 24VDC Z = 导线连接（Z→引线式）
2.2 气动气缸（Pneumatic Cylinders）
高精度、长寿命的执行元件
| 系列 | 缸径范围 | 行程范围 | 特点 |
|---|---|---|---|
| CDQ2B 薄型气缸 | 12-100 mm | 10-300 mm | 超薄、节省空间 |
| CDS2B 标准气缸 | 32-100 mm | 25-500 mm | 符合 ISO 6432 标准 |
| CJ2B 微型气缸 | 6-16 mm | 10-100 mm | 小型、高精度 |
| CU 自由安装气缸 | 12-32 mm | 10-100 mm | 多面安装、灵活 |
2.3 气动接头（Pneumatic Fittings）
快速连接、高密封性
| 系列 | 适用管径 | 螺纹接口 | 特点 |
|---|---|---|---|
| KQ2 快速接头 | Ø4-Ø16 mm | M5, R1/8-R1/2 | 快速插拔、高密封 |
| KI 金属接头 | Ø4-Ø12 mm | M5, R1/8-R3/8 | 金属材质、耐高温 |
| KP 旋转接头 | Ø4-Ø12 mm | M5, R1/8 | 360°旋转、防缠绕 |
三、SMC 产品常用型号清单
3.1 SY 系列电磁阀常用型号
SY3240-5LZ — 五通电磁阀，通径 1/4，电压 24VDC，引线式
SY5240-5LZ — 五通电磁阀，通径 1/2，电压 24VDC，引线式
SY7240-5LZ — 五通电磁阀，通径 3/4，电压 24VDC，引线式
SY3240-5L0Z — 五通电磁阀，通径 1/4，电压 24VDC，引线式，带指示灯
VK334V-5G-01 — 先导式电磁阀，接口 G1/8
VZ1120-5LZ-M5 — 直动式电磁阀，接口 M5
3.2 气缸常用型号
CDQ2B12-10DC — 薄型气缸，缸径12mm，行程10mm
CDQ2B16-20D — 薄型气缸，缸径16mm，行程20mm
CDQ2B25-50D — 薄型气缸，缸径25mm，行程50mm
CDS2B32-100 — 标准气缸，缸径32mm，行程100mm
CDS2B40-200 — 标准气缸，缸径40mm，行程200mm
CJ2B6-10 — 微型气缸，缸径6mm，行程10mm
3.3 接头常用型号
KQ2S04-M5 — 快速接头，管径 Ø4，螺纹 M5
KQ2S06-01 — 快速接头，管径 Ø6，螺纹 R1/8
KQ2S08-02 — 快速接头，管径 Ø8，螺纹 R1/4
KQ2S10-03 — 快速接头，管径 Ø10，螺纹 R3/8
KQ2S12-04 — 快速接头，管径 Ø12，螺纹 R1/2
四、SMC 产品选型要点
4.1 电磁阀选型流程
确定通位数 → 选择通径 → 确定电压 → 选择导线连接方式 → 下单 ↓ ↓ ↓ ↓ 五通/三通 流量需求 24VDC/220VAC 引线式/插座式
4.2 气缸输出力计算公式
理论输出力 F = A × P [N] 其中： F = 输出力 [N] A = 活塞有效面积 [mm²] P = 工作压力 [bar] 实际输出力 = F × η（效率系数，通常 0.8~0.9） 例：CDS2B32 气缸，工作压力 5 bar A = π × (32/2)² = 804 mm² F = 804 × 5 = 4020 N ≈ 410 kgf
4.3 必须确认的 5 个参数
| 序号 | 参数 | 说明 |
|---|---|---|
| 1 | 通位数 | 五通阀（双作用）/ 三通阀（单作用） |
| 2 | 通径 | 根据流量需求选择（SY3→小流量，SY7→大流量） |
| 3 | 电压 | 24VDC（常用）/ 220VAC |
| 4 | 导线连接 | Z→引线式，M→插座式 |
| 5 | 选项 | 指示灯、浪涌抑制器、手动操作装置 |
五、SMC 与同类产品对比
| 对比项 | SMC | FESTO | AIRTEC |
|---|---|---|---|
| 产品精度 | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ |
| 产品寿命 | 长（5000万次+） | 最长（5000万次+） | 中等（2000万次+） |
| 价格水平 | 中高 | 高 | 低 |
| 交货周期 | 3-4周 | 8-10周 | 6-7周 |
| 全球服务网络 | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐ |
六、上海韦米机电 SMC 产品优势
上海韦米机电设备有限公司为您提供：
现货库存 — 常用型号常备库存，快速发货
正品保证 — 所有产品均为原装正品，假一赔十
技术支持 — 提供专业选型和技术支持
快速报价 — 专业团队2小时内响应报价
本文基于 SMC 官方样本编写，涵盖 SY3000/SY5000/SY7000 系列电磁阀、CDQ2B/CDS2B/CJ2B 系列气缸、KQ2 系列接头的技术参数与选型要点。十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。更新日期：2026年7月
