Parker派克液压轴向柱塞泵/换向阀/比例阀/伺服阀/齿轮泵选型解析
Parker派克液压轴向柱塞泵/换向阀/比例阀/伺服阀/齿轮泵选型解析
美国Parker派克液压产品全系列选型攻略
轴向柱塞泵/换向阀/比例阀/伺服阀/齿轮泵参数解析
| Parker Hannifin（派克汉尼汾）是全球主要的运动与控制技术供应商之一，总部位于美国俄亥俄州克利夫兰，液压产品广泛应用于工程机械、工业制造、注塑机、机床、冶金、海洋工程等众多行业。本文基于Parker官方样本数据，系统整理轴向柱塞泵、齿轮泵、叶片泵、电磁/电液/手动换向阀、比例方向阀/比例溢流阀/比例流量阀、伺服阀、压力控制阀、液压附件等全系列液压产品选型要点，方便工程师快速完成选型。 |
一、为什么选择Parker派克液压产品？
Parker派克是全球主要的运动与控制技术供应商之一，液压产品线完整覆盖液压泵、液压阀、液压缸、液压附件、过滤器、蓄能器等关键元件。
Parker液压产品的核心产品系列包括：轴向柱塞泵（PV/PVplus/P1/PV/PVP系列）、齿轮泵（PGP/PGM系列）、叶片泵（V/VQ/VV系列）、电磁换向阀（D1VW/D3W系列）、电液换向阀（D31VW/D41VW系列）、比例方向阀、伺服阀、溢流阀、减压阀、液压马达等。所有产品均通过CE、UL、CSA等国际认证，可应用于行走机械、工业液压、新能源、航空、海洋等众多领域。
典型应用行业
工程机械：挖掘机、装载机、起重机、推土机、压路机液压系统
工业制造：注塑机、压铸机、机床、冶金设备、造纸设备
农业机械：拖拉机、收割机、播种机液压控制
海洋工程：船舶舵机、甲板机械、港口起重设备
新能源：风电变桨、光伏跟踪、储能系统液压控制
试验设备：测试台、试验机、压力试验装置
工厂自动化：生产线监控、PLC系统集成
矿山冶金：液压支架、矿井提升、连铸连轧
二、Parker液压产品分类总览
Parker派克液压产品按功能可分为以下几大类：液压泵（柱塞泵/齿轮泵/叶片泵）、液压阀（电磁换向阀/手动换向阀/电液换向阀/比例方向阀/比例溢流阀/伺服阀/溢流阀/减压阀）、液压马达、液压缸、蓄能器、液压附件。以下逐一介绍。
| 产品类别 | 核心系列 | 主要特点 | 典型应用 |
|---|---|---|---|
| 轴向柱塞泵 | PV、PVplus、P1、PVP系列 | 斜盘式变量、压力补偿、高效率 | 工程机械、注塑机、矿山 |
| 齿轮泵 | PGP、PGM系列 | 高强度铸铁、噪声低、自吸能力强 | 工程车辆、农机、装载机 |
| 叶片泵 | V、VQ、VV、V20系列 | 单联/双联、低噪声、长寿命 | 机床、塑料机、压铸机 |
| 电磁换向阀 | D1VW、D3W、D5W系列 | 湿式电磁铁、高可靠性、低泄漏 | 通用机床、行走机械 |
| 电液换向阀 | D31VW、D41VW、D81VW系列 | 大流量、液压先导控制 | 工程机械、矿山、冶金 |
| 比例方向阀 | D1FP、D3FP、TDP系列 | 电控比例、阀芯位置反馈 | 注塑机、压铸机、船舶 |
| 伺服阀 | BD15、BD30系列 | 喷嘴挡板、高动态响应 | 航空、试验机、精密控制 |
| 压力/流量控制阀 | VMY、VMQ、PRDM系列 | 压力调节、流量控制 | 通用液压系统 |
| 液压马达 | F11、F12、B/M/S/T系列 | 斜轴式/斜盘式、重型应用 | 注塑机、起重机、绞车 |
三、轴向柱塞泵（Axial Piston Pumps）选型要点
Parker轴向柱塞泵采用斜盘式结构，主要包括PV系列（变量泵）和PVplus系列（高压变量泵），广泛应用于工程机械和工业液压系统。
3.1 PV系列变量柱塞泵
轴向柱塞泵PV系列是Parker的主流变量柱塞泵产品线，排量覆盖16-270 mL/rev，最高压力可达280 bar（PV系列），PVplus系列最高压力可达350 bar，效率高、响应快、控制方式灵活。
| 系列 | 排量范围 (mL/rev) | 最高压力 (bar) | 控制方式 | 典型应用 |
|---|---|---|---|---|
| PV系列 变量泵 | 16-270 | 280 | DR/FR/LR/PC/LS | 注塑机、机床、起重机 |
| PVplus系列 高压变量泵 | 18-180 | 350 | 多种电控+液控组合 | 重载设备、矿山机械 |
| P1系列 定量柱塞泵 | 10-130 | 350 | 定量 | 通用工业液压 |
| PVP系列 变量柱塞泵 | 16-90 | 250 | 压力补偿、负载敏感 | 装载机、农机 |
3.2 PV系列控制方式详解
| 控制方式 | 代号 | 控制原理 | 适用场景 |
|---|---|---|---|
| 压力切断控制 | DR | 达设定压力时排量归零 | 节能系统、间歇供油 |
| 远程压力控制 | FR | 通过外部信号调节压力 | 多级压力切换 |
| 负载敏感控制 | LR/LS | 根据负载需求调节排量 | 节能系统、多执行器 |
| 压力补偿控制 | PC | 恒压输出 | 恒压系统、保压回路 |
| 恒功率控制 | HPC | 压力×排量近似恒定 | 发动机驱动系统 |
3.3 PV系列变量泵型号命名规则
以 PV040R1K1T1NMM1 为例，型号各位含义如下：
| 段 | 含义 | 说明 |
|---|---|---|
| PV | 系列代号 | PV系列变量柱塞泵 |
| 040 | 排量代码 | 40 mL/rev（016/020/023/032/040/046/063/080/092/100/130/180/270） |
| R1 | 设计版本 | R1=第一代设计版本 |
| K1 | 轴端形式 | K1=花键轴（SAE标准） |
| T1 | 安装法兰 | T1=SAE 2孔法兰 |
| N | 旋转方向 | N=顺时针 CW |
| MM | 控制方式 | MM=压力补偿+远程调压 |
| 1 | 端口位置 | 标准侧端口 |
四、齿轮泵与叶片泵（Gear & Vane Pumps）选型要点
4.1 PGP/PGM系列齿轮泵
齿轮泵PGP系列是Parker的主流外啮合齿轮泵产品线，PGM为同结构马达。PGP高强度铸铁壳体，结构紧凑、噪声低、自吸能力强，应用于装载机、农机、行走机械等中低压液压系统。
| 型号系列 | 排量 (mL/rev) | 最高压力 (bar) | 结构特点 |
|---|---|---|---|
| PGP315 | 4-26 | 250 | 单联/多联 |
| PGP330 | 12-50 | 250 | 标准型、铸造壳体 |
| PGP350 | 20-63 | 275 | 高强度、闭式系统 |
| PGP365 | 33-100 | 275 | 重载应用、长寿命 |
4.2 V/VQ叶片泵
叶片泵V系列（单联）和VQ系列（双联）是Parker的低噪声定量叶片泵产品线，最高压力175 bar，V20单/双联叶片泵压力可达210 bar，主要应用于机床、塑料机械、压铸机等工业液压。
| 系列 | 排量 (mL/rev) | 最高压力 (bar) | 特点 |
|---|---|---|---|
| V/VQ系列 单/双联 | 7-193 | 175 | 低噪声、长寿命 |
| V20系列 单/双联 | 6-72 | 210 | 高压、紧凑 |
| VV系列 变量叶片泵 | 21-80 | 175 | 压力补偿变量 |
五、换向阀（Directional Valves）选型要点
Parker换向阀品种齐全，覆盖工业液压与移动机械两大应用方向。按控制方式可分为：手动换向阀、电磁换向阀、电液换向阀三大类。
5.1 电磁换向阀（D*VW系列）
电磁换向阀采用湿式电磁铁设计，寿命长、噪声低，主要型号为D1VW（NG06）、D3W（NG10）、D5W（NG16）。
| 系列 | 通径 (CETOP) | 最高压力 (bar) | 流量 (L/min) | 特点 |
|---|---|---|---|---|
| D1VW 电磁换向阀 | NG06 (CETOP 03) | 350 | 45 | 湿式电磁铁、高可靠性 |
| D3W 电磁换向阀 | NG10 (CETOP 05) | 350 | 80 | 大流量、低泄漏 |
| D5W 电磁换向阀 | NG16 (CETOP 07) | 350 | 200 | 重型工业应用 |
5.2 电液换向阀（D*1VW系列）
电液换向阀主阀采用液压先导控制，可实现大流量切换，主要型号为D31VW、D41VW、D81VW系列，应用于工程机械、矿山、冶金等大流量系统。
| 系列 | 通径 (CETOP) | 最高压力 (bar) | 流量 (L/min) | 特点 |
|---|---|---|---|---|
| D31VW 电液换向阀 | NG10 (CETOP 05) | 350 | 160 | 电控先导、大流量 |
| D41VW 电液换向阀 | NG16 (CETOP 07) | 350 | 300 | 紧凑型大流量 |
| D81VW 电液换向阀 | NG25 (CETOP 08) | 350 | 700 | 超大流量、重载 |
六、比例阀与伺服阀（Proportional & Servo Valves）选型要点

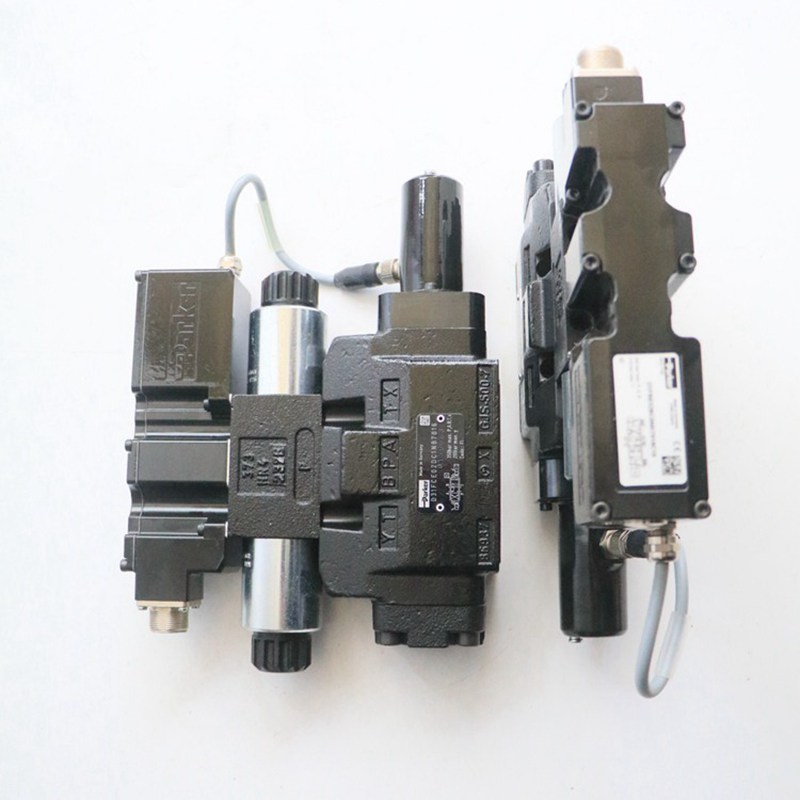

6.1 比例方向阀（D1FP/D3FP/TDP系列）
比例方向阀是Parker在精密控制领域的核心产品，阀芯位置反馈、动态响应好、滞回小，主要应用于注塑机、压铸机、船舶舵机。
| 系列 | 通径 | 最高压力 (bar) | 流量 (L/min) | 特点 |
|---|---|---|---|---|
| D1FP 比例方向阀 | NG06 | 350 | 60 | LVDT反馈、高精度 |
| D3FP 比例方向阀 | NG10 | 350 | 150 | 大流量、闭环控制 |
| TDP 比例方向阀 | NG16/25 | 350 | 300/600 | 高响应、双电磁铁 |
6.2 比例溢流阀与比例减压阀
比例溢流阀VMY系列可按电控信号比例调节系统压力，最高压力315 bar，应用于压力需频繁调节的工业液压系统。
| 系列 | 功能 | 最高压力 (bar) | 通径 | 特点 |
|---|---|---|---|---|
| VMY 比例溢流阀 | 压力按比例可调 | 315 | NG06/10 | 电控压力调节 |
| PRDM 比例减压阀 | 出口压力按比例可调 | 350 | NG06/10 | 稳定出口压力 |
6.3 伺服阀（Servo Valves）
伺服阀是Parker高精度控制产品线的核心，BD系列喷嘴挡板式伺服阀，频响高、死区小，主要应用于航空、试验机、精密位置控制。
| 系列 | 额定流量 (L/min) | 最高压力 (bar) | 频响 (-3dB) | 特点 |
|---|---|---|---|---|
| BD15 伺服阀 | 4-60 | 315 | 100 Hz以上 | 喷嘴挡板、动态响应高 |
| BD30 伺服阀 | 60-200 | 315 | 80 Hz以上 | 大流量、高精度 |
七、压力控制阀与流量控制阀选型要点
7.1 溢流阀与减压阀
溢流阀用于设定系统最高压力，减压阀用于在主系统中建立稳定的低压支路。Parker的PRDM、PRDL、RDM系列直动式/先导式溢流阀与减压阀，覆盖NG06至NG32所有通径。
| 系列 | 类型 | 通径 | 最高压力 (bar) | 特点 |
|---|---|---|---|---|
| PRDM 先导式溢流阀 | 板式 | NG06-32 | 350 | 主溢流阀 |
| PRDL 直动式溢流阀 | 板式 | NG06 | 350 | 小流量、响应快 |
| RDM 减压阀 | 板式 | NG06-16 | 350 | 稳定支路压力 |
7.2 单向阀与平衡阀
Parker提供完整的单向阀、平衡阀、插装阀（插装阀）等控制元件，广泛应用于工程机械举升、下降等控制回路。
| 系列 | 类型 | 通径 | 最高压力 (bar) | 特点 |
|---|---|---|---|---|
| C*V 单向阀 | 直通/直角 | NG06-25 | 350 | 防回流 |
| CPOM 平衡阀 | 板式 | NG10-25 | 350 | 控制下降速度 |
| LH* 插装阀 | 二通插装 | NG16-100 | 420 | 大流量、逻辑控制 |
八、液压马达（Hydraulic Motors）选型要点
液压马达方面，Parker提供F11/F12斜轴式柱塞马达、PGM齿轮马达、TG/TGG叶片马达、B/M/S/T低转速大扭矩摆线马达等多系列产品，覆盖工业、行走机械、农机等应用。
| 系列 | 类型 | 排量 (mL/rev) | 最高压力 (bar) | 典型应用 |
|---|---|---|---|---|
| F11/F12 | 斜轴式柱塞马达 | 5-110 | 410 | 注塑机、起重机、绞车 |
| PGM330/365 | 齿轮马达 | 12-100 | 250 | 农机、行走机械 |
| B/M/S/T | 摆线马达 | 36-1600 | 200-275 | 低速大扭矩、绞盘、履带驱动 |
| TG/TGG | 叶片马达 | 16-200 | 175 | 低中速、机床、风机驱动 |
九、Parker液压产品正确选型流程
9.1 选型流程图
确定工作压力流量 → 选择产品系列 → 确定安装接口 → 选择控制方式 → 确认密封材料 → 下单 ↓ ↓ ↓ ↓ ↓ 系统需求 泵/阀/缸 ISO标准 机械/液压/电子 氟橡胶/丁腈橡胶 安全系数×1.25 通径规格 电气参数 工作温度
9.2 必须确认的8个参数
| 序号 | 参数 | 说明 | 来源 |
|---|---|---|---|
| 1 | 工作压力 | 系统最大工作压力（bar） | 系统设计书 |
| 2 | 流量需求 | 通过阀/泵的最大流量 L/min | 执行机构计算 |
| 3 | 电源电压 | 电磁阀/比例阀线圈电压（DC/AC） | 电气控制系统 |
| 4 | 连接方式 | 螺纹/法兰/板式连接 | 管路系统设计 |
| 5 | 介质温度 | 液压油工作温度 ℃ | 工况条件 |
| 6 | 密封材料 | 氟橡胶（FKM）/丁腈橡胶（NBR） | 油温与介质兼容性 |
| 7 | 安装方式 | 板式/管式/法兰 | 机械空间限制 |
| 8 | 环境条件 | 防爆要求、防护等级 | 安全标准 |
9.3 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 电磁阀电压选错 | 线圈烧毁或无法吸合 | 确认系统电压（24VDC/220VAC） |
| 通径选择过小 | 压降过大、发热严重 | 流量×安全系数1.25选通径 |
| 密封材料不匹配 | 密封失效、漏油 | 高温选FKM，普通选NBR |
| 先导压力不足 | 主阀无法切换 | 确认先导压力≥最低要求 |
| 油液清洁度不够 | 比例阀卡滞、磨损 | 比例阀用NAS 6级以上 |
注意：比例阀对油液清洁度要求高于普通电磁阀，建议使用NAS 1638 6级以上（ISO 4406 18/16/13）的清洁油液。
十、D1VW电磁换向阀完整型号解读
以 D1VW020DNJW 为例逐段解析：
| 段 | 含义 | 说明 |
|---|---|---|
| D1VW | 系列代号 | NG06 电磁换向阀 |
| 020 | 阀芯机能 | 四位四通阀芯（中位封闭式等） |
| D | 密封材料 | NBR 丁腈橡胶（普通液压油） |
| N | 线圈电压 | 220V AC 50/60Hz |
| J | 接线方式 | 插座式（DIN 43650） |
| W | 手动应急 | 带手动推杆 |
十一、Parker液压产品常见问题 FAQ
Q1: Parker 和 Rexroth 液压产品的区别？
Parker 派克优势：
北美市场份额较高，产品系列覆盖广（从气动到液压一体化）
电气比例阀产品线完整（PQ/PQ-Digital数字比例等）
行走机械领域应用广泛，售后服务体系完善
Rexroth 力士乐优势：
欧洲市场应用广泛
与 Bosch 自动化系统集成性好
大型工业液压系统集成经验较丰富
Q2: D1VW 电磁换向阀常见故障及排除方法？
以下情况建议检查：
线圈发热严重 → 检查电压是否正确、负载率是否过高
阀芯卡死 → 检查油液清洁度、更换滤芯
泄漏 → 检查密封件是否老化、螺栓扭矩是否足够
切换不干脆 → 检查先导压力、是否过载使用
Q3: PV系列变量泵如何选控制方式？
根据工况选择：
恒压系统 → PC（压力补偿）
节能系统 → DR（压力切断）
多执行器独立控制 → LR/LS（负载敏感）
发动机驱动 → HPC（恒功率）
Q4: PGP齿轮泵与PVP柱塞泵如何选型？
PGP齿轮泵适用于250-275 bar以下中低压系统，结构简单、噪声低、价格经济，常用于行走机械、农机、装载机；PVP柱塞泵适用于高压（250-350 bar）且对效率要求高的系统，常见于注塑机、矿山、冶金等。
Q5: 如何判断 Parker 产品的真伪？
Parker 原厂产品有以下特征：
铸件表面平整、标识清晰
线圈上有激光打标生产批号
包装附带Parker原厂合格证
可通过Parker官方公开技术资料追溯
Q6: 比例阀对油液清洁度有什么要求？
比例阀对油液清洁度要求高于普通电磁换向阀，建议使用NAS 1638 6级以上（ISO 4406 18/16/13）的清洁油液。在比例阀前应安装高压过滤器，过滤精度20μm以下。
Q7: BD15伺服阀对油液有什么要求？
BD15伺服阀对油液清洁度要求较高（NAS 5级或更高），油温建议控制在40-60℃之间，粘度范围15-100 cSt。建议使用抗磨液压油或伺服专用油。
Q8: Parker 液压泵的安装方向有要求吗？
有。PV系列、PGP系列泵在安装时需要注意：
泵轴水平安装，倾斜角度不超过15°
油箱液面应高于泵的吸油口（自吸工况下）
吸油管路尽量短、直径足够，避免气穴
联轴器对中精度高，避免轴承受力
Q9: 液压系统如何选择合适通径的阀？
阀的通径选择遵循以下原则：
系统最大流量L/min × 1.25（安全系数）= 阀的额定流量
NG06阀额定流量45 L/min
NG10阀额定流量80-100 L/min
NG16阀额定流量160-200 L/min
NG25阀额定流量300-400 L/min
NG32阀额定流量600-700 L/min
Q10: 变量泵的排量调节范围是多少？
Parker PV系列变量柱塞泵的排量调节范围：
全排量 → 零排量（DR控制/PC控制）
最大排量 → 设定最低排量（LS控制）
排油量调节比通常为 1:3 至 1:5
Q11: 电磁换向阀与电液换向阀的区别？
电磁换向阀：电磁铁直接驱动阀芯切换，结构简单、响应快（30-80ms），适用于NG06-NG16中小流量场合。
电液换向阀：电磁先导阀+液压主阀结构，先导阀控制主阀芯切换。适用于大流量（NG10-NG32以上）场合，可实现高压大流量控制。
Q12: 液压油温度对元件寿命有什么影响？
油温对液压元件寿命影响显著：
油温过高（>65℃）→ 密封件老化加速、油液氧化、粘度下降导致内泄增加
油温过低（<20℃）→ 粘度上升、吸油困难、泵气穴
建议工作油温：35-55℃
高温环境下应选用FKM密封或特殊密封件
Q13: 蓄能器在液压系统中的作用是什么？
蓄能器在液压系统中的主要作用：
储存能量，应对突发流量需求
吸收压力脉动，缓冲冲击
紧急动力源（保压、应急操作）
补偿泄漏，保持系统压力稳定
降低装机功率，节能运行
Q14: 液压系统过滤器如何选型？
液压系统过滤器选型原则：
吸油过滤器：100-180μm，保护泵
回油过滤器：10-25μm，保护系统清洁度
高压过滤器（比例阀/伺服阀前）：3-10μm，精细过滤
过滤器额定流量 ≥ 系统最大流量的1.5倍
Q15: 单向阀和液控单向阀有什么区别？
单向阀只允许油液单向流动，反向截止。液控单向阀在此基础上增加控制油口，可通过控制压力强制打开单向阀，常用于液压锁紧回路、举升回路等需要保持压力且允许外部控制的场合。
Q16: 什么是负载敏感（Load Sensing）系统？
负载敏感（LS）系统是一种节能液压系统：
泵根据系统实际负载需求自动调节排量
减少溢流损失，节能可达30-50%
多个执行器可独立控制，互不干扰
减少系统发热，提高元件寿命
适用于工程机械、农业机械等负载变化大的场合
Q17: 插装阀有什么优势？
插装阀的优势：
通流能力大，最大可达10000 L/min以上
压力等级高，最高可达420 bar
泄漏小，工作稳定
可组合成方向阀、压力阀、流量阀等多种功能
维护方便，只需更换阀芯组件
Q18: 液压系统的压力冲击如何减小？
减小压力冲击的方法：
电磁阀换向时使用带阻尼的缓冲阀芯
在蓄能器的系统中合理设置预充压力
降低换向频率和切换速度
在管路中使用软管或缓冲器
选用压力等级较高的元件（系统压力的1.5倍以上）
十二、Parker液压产品维护保养要点
| 项目 | 频率 | 内容 |
|---|---|---|
| 电磁线圈检查 | 每3个月 | 温度、噪声、绝缘电阻 |
| 阀芯清洁 | 每6个月 | 清洗阀芯、检查磨损 |
| 油液更换 | 每年或2000小时 | 同时更换滤芯 |
| 密封圈更换 | 每1-2年 | 更换所有静态密封 |
| 性能测试 | 每年 | 压力、流量、响应时间 |
注意：以上维护周期为通用建议，具体请参照该型号官方《操作说明书》。上海韦米机电长期从事Parker派克液压产品的采购与销售，可提供选型技术支持、产品供应、备件更换、资料下载等综合服务。如需查询Parker特定型号详细参数，请联系我们的销售工程师。
十三、Parker 派克与韦米机电合作优势
上海韦米机电设备有限公司长期从事Parker派克液压产品的采购与销售，与国内外多家供应商保持稳定合作关系。可为客户提供以下服务：
Parker全系列液压产品选型技术支持
液压泵（PV/PVP/PGP/V系列等）
液压阀（D*VW电磁/D*1VW电液/D*FP比例/BD伺服等）
液压马达（F11/F12/PGM/B-M-S-T等）
液压附件（蓄能器、过滤器、油温冷却器等）
提供型号对照、技术资料下载、报价单
报价及时准确，正规发票合同，物流全国
如需查询Parker特定型号（如PV040R1K1T1NMM1、D1VW020DNJW、PGP350等）的详细参数，可直接联系韦米机电销售工程师。
本文技术参数来源于 Parker Hannifin 官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
