YUKEN油研液压产品全系列 A系列/PV2R系列/换向阀
yuken-hydraulic-product-guide-inline
一、为什么选择 YUKEN 油研液压产品？
YUKEN（油研）是日本液压元件制造商，其产品以低噪声、高可靠性、优异的性价比著称，主要应用于：
注塑机械 — 注塑机、挤出机、吹塑机
压铸设备 — 高压压铸机、低压铸造机
机床设备 — 数控机床、加工中心
工程机械 — 小型挖掘机、装载机
二、YUKEN 液压产品分类
2.1 变量柱塞泵（Variable Piston Pumps）
YUKEN A 系列变量柱塞泵以低噪声著称
| 系列 | 排量范围 | 最高压力 | 特点 |
|---|---|---|---|
| A10/16/22 变量泵 | 10-22 mL/rev | 250 bar | 紧凑设计、低噪声 |
| A37/40/45 变量泵 | 37-45 mL/rev | 280 bar | 中压变量泵、高效率 |
| A56/70/90 变量泵 | 56-90 mL/rev | 280 bar | 重载设计、长寿命 |
| A125/145 变量泵 | 125-145 mL/rev | 280 bar | 大排量、工业应用 |
| AR16/22 变量泵 | 16-22 mL/rev | 210 bar | 经济型、压力补偿 |
A 系列控制方式详解
| 控制方式 | 代号 | 适用场景 |
|---|---|---|
| 压力补偿控制 | FR | 恒压系统、节能 |
| 电比例控制 | EP | 精密控制系统 |
| 负载敏感控制 | LS | 负载敏感系统 |

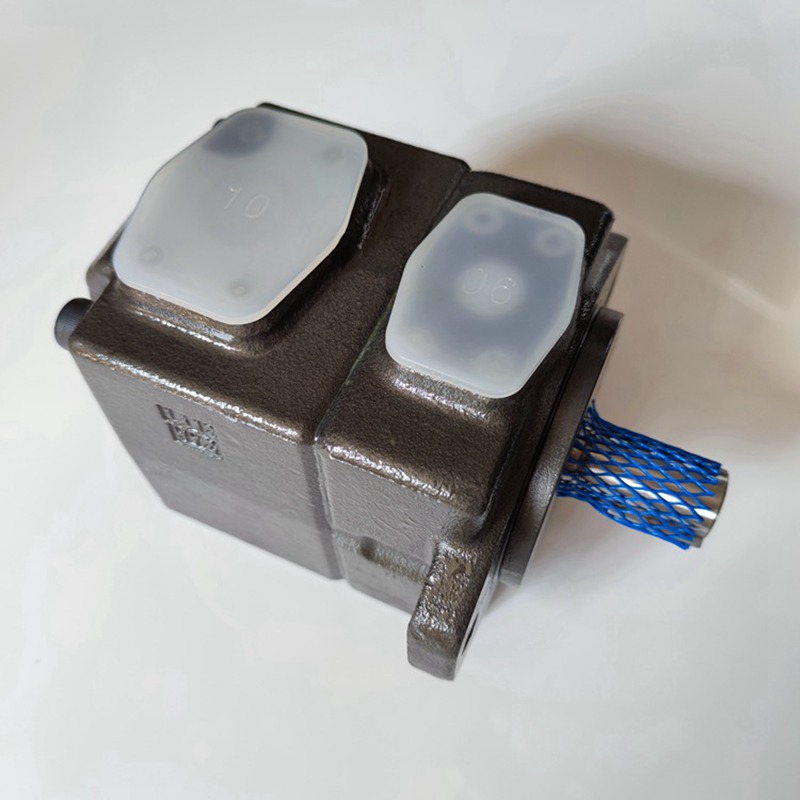

2.2 叶片泵（Vane Pumps）
YUKEN PV2R 系列叶片泵以低噪声据称
| 系列 | 排量范围 | 最高压力 | 特点 |
|---|---|---|---|
| PV2R1 单泵 | 6-31 mL/rev | 210 bar | 超静音、工业应用 |
| PV2R2 单泵 | 26-65 mL/rev | 210 bar | 中排量、低噪声 |
| PV2R3 单泵 | 52-116 mL/rev | 210 bar | 大排量、高效率 |
| PV2R4 单泵 | 136-237 mL/rev | 175 bar | 特大排量、塑料机械 |
| PV2R12/13/14 双联泵 | 组合式 | 210 bar | 双泵组合、节省空间 |
2.3 换向阀（Directional Valves）
YUKEN 换向阀符合 ISO 标准，可靠性高
| 系列 | 通径 | 最高压力 | 特点 |
|---|---|---|---|
| DSG-01 电磁换向阀 | NG06 / CETOP 03 | 315 bar | 湿式电磁铁、高可靠性 |
| DSG-03 电磁换向阀 | NG10 / CETOP 05 | 315 bar | 大流量、低泄漏 |
| DSHG-04 电液换向阀 | NG16 / CETOP 07 | 315 bar | 大流量、液压先导控制 |
| DG 手动换向阀 | NG06-NG25 | 350 bar | 手动操作、简单可靠 |
2.4 叠加阀与插装阀（Sandwich & Cartridge Valves）
YUKEN 叠加阀可灵活组合，节省安装空间
| 系列 | 功能 | 最高压力 | 特点 |
|---|---|---|---|
| DSHC/DSHG 叠加式换向阀 | 方向控制 | 315 bar | 叠加安装、节省空间 |
| BG 叠加式溢流阀 | 压力控制 | 315 bar | 直接/先导式可选 |
| FG 叠加式流量阀 | 流量控制 | 315 bar | 微调流量调节 |
| CRG 插装式溢流阀 | 压力控制 | 350 bar | 插装式、大流量 |
三、如何正确选型？
3.1 选型流程
确定工作压力流量 → 选择产品系列 → 确定通径 → 选择控制方式 → 确认密封材料 → 下单 ↓ ↓ ↓ ↓ ↓ 系统需求 泵/阀/缸 ISO标准 机械/液压/电子 氟橡胶/丁腈橡胶 安全系数 (×1.25) 通径规格 电气参数
3.2 必须确认的 8 个参数
| 序号 | 参数 | 说明 | 来源 |
|---|---|---|---|
| 1 | 工作压力 | 系统最大工作压力（bar） | 系统设计书 |
| 2 | 流量需求 | 通过阀的最大流量 L/min | 执行机构计算 |
| 3 | 电源电压 | 电磁阀线圈电压（DC/AC） | 电气控制系统 |
| 4 | 连接方式 | 螺纹/法兰/板式连接 | 管路系统设计 |
| 5 | 介质温度 | 液压油工作温度 ℃ | 工况条件 |
| 6 | 密封材料 | 氟橡胶（FKM）/丁腈橡胶（NBR） | 油温与兼容性 |
| 7 | 安装方式 | 板式/管式/法兰 | 机械空间限制 |
| 8 | 环境条件 | 防爆要求、防护等级 | 安全标准 |
3.3 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 电磁阀电压选错 | 线圈烧毁或无法吸合 | 确认系统电压（24VDC/220VAC） |
| 通径选择过小 | 压降过大、发热严重 | 流量×安全系数1.25选通径 |
| 密封材料不匹配 | 密封失效、漏油 | 高温选FKM，普通选NBR |
| 先导阀压力不足 | 主阀无法切换 | 确认先导压力≥最低要求 |
注意：YUKEN PV2R 系列叶片泵对油液清洁度要求较高，建议配置 10 μm 过滤器。
四、YUKEN 液压产品常见问题 FAQ
Q1: YUKEN 和 Rexroth 液压产品的区别？
YUKEN 优势：
低噪声技术（PV2R 系列）
性价比更高
在注塑机械行业占有率高
Rexroth 优势：
产品线更全，系统集成能力强
全球服务网络更完善
高端应用市场占有率更高
Q2: DSG-01 电磁阀常见故障及排除？
以下情况建议检查：
线圈发热严重 → 检查电压是否正确、负载率是否过高
阀芯卡死 → 检查油液清洁度、更换滤芯
泄漏 → 检查密封件是否老化、螺栓扭矩是否足够
Q3: 如何判断 YUKEN 产品真伪？
YUKEN 原厂产品有以下特征：
铸件表面平整、标识清晰
线圈上有激光打标生产批号
通过正规渠道购买
五、完整型号解读示例
以 A37-F-R-01-H-K-32 为例逐段解析：
| 段 | 含义 | 说明 |
|---|---|---|
| A37 | 系列代号 | 变量柱塞泵，排量 37 mL/rev |
| F | 安装方式 | 法兰安装 |
| R | 旋转方向 | 右旋（顺时针） |
| 01 | 压力等级 | 标准压力等级 |
| H | 控制方式 | 压力补偿控制 |
| K | 密封材料 | FKM 氟橡胶（耐高温） |
| 32 | 设计号 | 设计序列号 |
六、维护保养要点
| 项目 | 频率 | 内容 |
|---|---|---|
| 油液检测 | 每 3 个月 | 粘度、污染度、含水量 |
| 过滤器更换 | 按压差指示 | 回油过滤器滤芯更换 |
| 壳体换油 | 每 2000 小时 | 泄漏油腔放油并加注新油 |
| 密封件检查 | 每 1 年 | 轴封、O 型圈状态 |
| 噪声振动监测 | 每月 | 发现异常立即停机排查 |
注意：以上维护周期为通用建议，具体请参照该型号官方《操作说明书》。
本文技术参数来源于 YUKEN 官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
