- 产品名称：

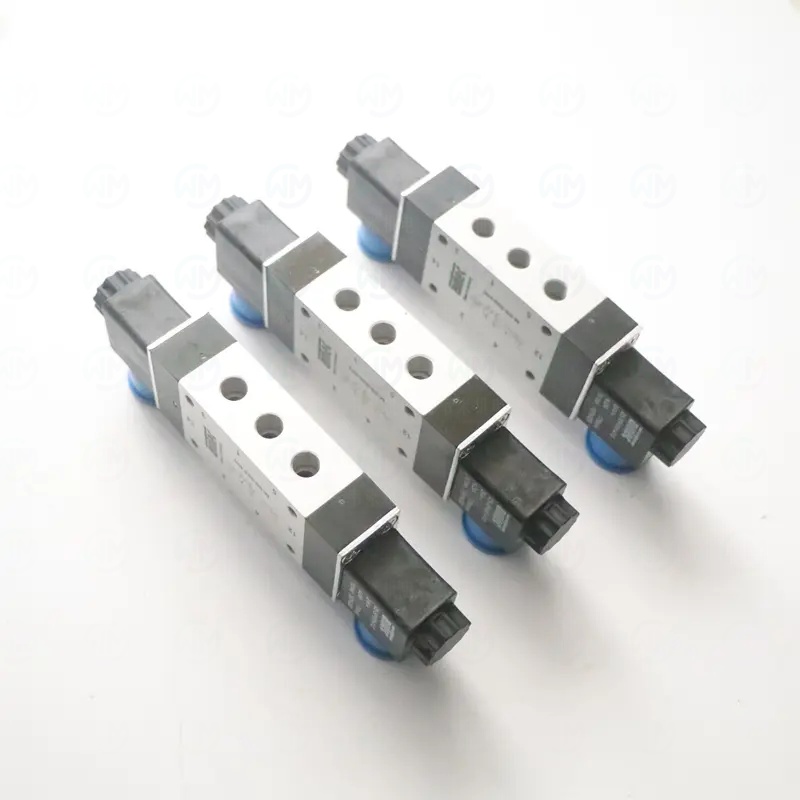

爱尔泰克气动阀M-05-520-HN
- 所属类别：
产品简述
爱尔泰克气动阀M-05-520-HN是上海韦米机电设备有限公司主营现货之一，联系电话：（+86）13524122975 E-mail：fred@wei-mi.com
欢迎来电咨询或微信在线联系！
AIRTEC 气动阀 M-05-520-HN
一、产品名称与定义
AIRTEC M-05-520-HN 是 AIRTEC 旗下 M 系列的一款 5通径双电磁控制气动换向阀，具有记忆功能。
| 中文名称 | AIRTEC M系列5通径双电磁气动换向阀 |
| 英文名称 | AIRTEC M Series 5-Port Double Solenoid Pneumatic Directional Control Valve |
| 别名 | AIRTEC M-05-520-HN电磁阀、M系列双电控阀、AIRTEC记忆型电磁阀 |
| 通俗名称 | 双电磁气动阀、记忆阀、双线圈电磁阀 |
| 产品分类 | 气动元件 > 气动阀 > 方向控制阀 > 双电磁换向阀 |
二、完整型号解读
以 M-05-520-HN 为例，逐段解析如下
| 段 | 含义 | 说明 / 可选值 |
|---|---|---|
| M | 系列代号 | M系列，标准型电磁阀系列 |
| -05 | 通径尺寸 | 05 = 5通径（G1/8接口） |
| -520 | 阀芯功能和接线形式 | 520 = 双电磁控制，记忆型 |
| -HN | 线圈电压和接口类型 | HN = 直流24V，DIN 43650标准插头 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 通径 | 5通径 | - | G1/8接口 |
| 工作压力范围 | 0.15 ~ 0.8 | MPa | |
| 换向频率 | ≤ 4 | Hz | 视负载而定 |
| 响应时间 | ≤ 35 | ms | 通电到换向 |
| 工作介质 | 干燥压缩空气 | - | 需过滤至40μm以下 |
| 环境温度 | -10 ~ +50 | ℃ | |
| 电压 | DC 24V | V | HN型 |
| 功率 | 2.5 × 2 | W | 双线圈 |
| 防护等级 | IP65 | - | 带插头时 |
| 重量 | 约 0.35 | kg |
四、工作原理
AIRTEC M-05-520-HN 是一种利用双电磁铁控制压缩空气流向的方向控制阀，具有记忆功能（断电后保持原位）。
工作过程
- 给线圈1通电，阀芯移动到第一位并自锁保持
- 切断线圈1电源，阀芯仍保持在第一位（记忆功能）
- 给线圈2通电，阀芯移动到第二位并自锁保持
- 切断线圈2电源，阀芯仍保持在第二位
提示：双电控阀具有断电记忆功能，适合需要保持位置且不允许误动作的场合。
五、使用用途
- 安全门控制 —— 断电时保持门位置，防止意外关闭
- 夹紧装置 —— 保持夹紧状态，断电不松脱|
- 升降平台 —— 断电保持位置，确保安全|
- 阀门控制 —— 需要保持阀门开度的场合|
- 物料定位 —— 断电保持定位状态|
六、应用行业|
| 行业 | 典型设备 / 用途 |
| 机械制造 | 安全门、夹紧装置 |
| 汽车制造 | 车身定位、焊接夹具 |
| 物流仓储 | 升降平台、分拣系统 |
| 食品包装 | 包装机械定位系统 |
| 医药设备 | 药品灌装定位 |
| 化工设备 | 阀门控制系统 |
七、选型适配技巧|
7.1 选型前必须确认的参数|
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 通径尺寸 | 根据气缸耗气量计算 | 气缸参数表 |
| 2 | 工作电压 | DC24V/AC220V等 | 控制系统电气设计 |
| 3 | 保持力矩 | 确认断电后保持能力 | 负载计算 |
| 4 | 工作环境温度 | 普通型或高温型 | 现场工况调查 |
| 5 | 换向频率 | 动作次数/分钟 | 设备工艺要求 |
7.2 常见选型错误|
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 通径选小，流量不足 | 气缸动作缓慢无力 | 按耗气量×1.5倍安全系数选型 |
| 电压选错 | 线圈烧毁或无法吸合 | 核对控制系统电压，DC/AC不可混用 |
| 忽略保持力矩 | 断电后阀芯移位 | 确认负载，选用足够保持力矩的阀 |
| 未考虑防爆要求 | 安全隐患 | 防爆场合选用防爆型 |
7.3 同系列选型参考|
| 型号 | 通径 | 适用场景 |
|---|---|---|
| M-05-520-HN | 5通径 | 双电控记忆型，G1/8接口 |
| M-05-510-HN | 5通径 | 单电控型，无记忆功能 |
| M-07-520-HN | 7通径 | 大流量双电控型 |
八、使用指南与技巧|
8.1 安装注意事项|
- 安装前确认管路已吹扫干净，无焊渣、铁锈等杂质|
- 注意阀体上的气流方向箭头，不可装反|
- 电磁阀应直立安装，线圈朝上，避免雨水淋溅|
- 确保电源电压与线圈额定电压一致|
- 双线圈接线时注意极性（DC型）|
- 插头插入后应锁紧，防止振动松脱|
8.2 调试步骤|
- 接通气源，确认进气压力在0.15~0.8MPa范围内|
- 分别给线圈1和线圈2通电，检查阀芯动作|
- 断电测试记忆功能，确认阀芯保持位置|
- 检查各接口有无漏气（肥皂水检漏）|
- 连续动作测试，确认换向可靠|
8.3 常见故障排查|
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 阀不动作 | 线圈烧毁/电压不正常 | 测量线圈电阻，检查供电电压 |
| 记忆失效 | 弹簧疲劳/阀芯卡滞 | 更换弹簧，清洗阀体 |
| 漏气 | 密封件磨损/杂质卡滞 | 更换密封件，清洗阀体 |
| 单线圈不工作 | 线圈断路/插头接触不良 | 测量线圈电阻，检查插头 |
九、维护保养要点|
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 检查漏气 | 每月 | 用肥皂水检查各接口密封性 |
| 检查记忆功能 | 每季度 | 断电测试阀芯保持位置 |
| 清洗过滤器 | 每季度 | 清洗气源三联件过滤器滤芯 |
| 检查线圈 | 每半年 | 测量双线圈电阻，检查插头紧固 |
| 更换密封件 | 每年 | 更换阀内密封圈（视工况调整） |
| 全面检修 | 每2年 | 拆解清洗，更换易损件 |
注意：以上维护周期为通用建议，具体请参照该型号官方《操作说明书》。恶劣工况（高温、高粉尘、频繁启停）下应缩短维护周期。
十、常见问题 FAQ
Q1: M-05-520-HN的工作原理是什么？
M-05-520-HN采用电磁控制方式，通过电磁线圈产生电磁力驱动阀芯换向，从而控制流体（压缩空气或液压油）的流动方向。该型号属于爱尔泰克系列电磁换向阀，具有响应快、可靠性高的特点。
Q2: M-05-520-HN适用于哪些工况？
M-05-520-HN适用于工业自动化设备、机床、注塑机、工程机械等需要方向控制的场景。具体适用压力、流量和介质请参照爱尔泰克官方技术样本，或联系韦米机电技术工程师确认。
Q3: 如何判断爱尔泰克电磁换向阀是否正常工作？
正常工作的爱尔泰克电磁换向阀应具备以下特征：通电后阀芯换向迅速（响应时间通常在几十毫秒内）、无异常噪音和振动、各接口无泄漏、线圈温度在允许范围内（一般低于80°C）。如出现动作迟缓、漏气或线圈过热，建议停机检查。
Q4: M-05-520-HN的线圈电压有哪些选择？
爱尔泰克电磁换向阀通常提供多种线圈电压规格，常见有DC 12V、DC 24V、AC 110V、AC 220V等。M-05-520-HN的具体电压规格请以实物标签或技术样本为准，选型时务必确认与控制系统匹配。
Q5: 安装爱尔泰克电磁换向阀时需要注意什么？
安装爱尔泰克电磁换向阀时应注意：1) 确认介质方向和接口对应关系；2) 避免杂质进入阀体，建议在进气/进油侧加装过滤器；3) 线圈安装方向应便于散热；4) 紧固力矩按照厂家要求，避免过紧损坏阀体；5) 首次使用前应进行动作测试。
Q6: M-05-520-HN出现故障如何排查？
M-05-520-HN常见故障排查：通电不动作→检查电源电压、线圈电阻、阀芯是否卡滞；换向迟缓→检查介质压力/流量是否不足、阀芯是否有杂质；泄漏→检查密封件是否老化、安装是否到位；线圈烧毁→检查电压是否匹配、是否长时间通电。如无法自行解决，请联系韦米机电技术支持。
Q7: 从韦米机电采购爱尔泰克产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应爱尔泰克系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 爱尔泰克电磁换向阀的质保期是多长？
韦米机电供应的爱尔泰克产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q9: M-05-520-HN与其他型号如何区分选型？
选型爱尔泰克电磁换向阀时，需确认以下参数：通径大小、位数和通数（如二位三通、三位五通）、控制方式（单电控/双电控/气控）、线圈电压、连接方式（管式/板式/法兰式）、介质类型和温度范围。如不确定M-05-520-HN是否适用，建议提供具体工况参数咨询韦米机电技术工程师。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
更新日期：2026年5月
